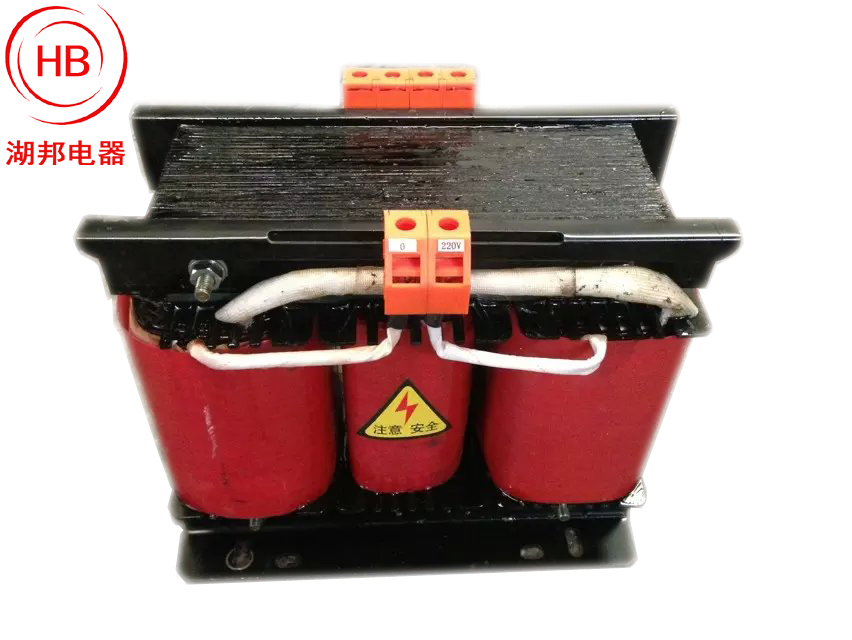

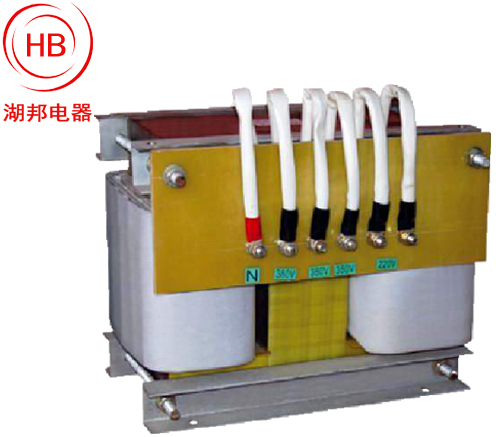

斯考特变压器（三相变单相变压器）
斯考特联接的变压器通常是由二个单相变压器组成。将一台变压器高压绕组的末端联接在另一台高压绕组的中央，便可组成"T"形结的三相高压绕组。每个低压绕组均是简单的单相绕组，它们之间没有电的联系。它们的电压和电流与普通单相变压器相同。但每个高压组绕和电流却与普通单相变压器不同。
斯考特变压器产品说明
斯考特变压器是三相变二相的变压器。低压绕组的结构容量与同容量的二台普通单相变压器
斯考特变压器产品用途
本产品适用于二个单相负载相等的场合。
斯考特变压器技术参数
效率(η)
97%
电压比
380/220(V)
外形结构：立式
冷却方式：自然冷式
防潮方式：开放式
绕组数目：双绕组
铁心结构：壳式
冷却形式：干式
铁心形状：EI型
电源相数：三相变单相
频率特性：低频
应用范围：特种
斯考特变压器技术参数
|
型号
|
额定容量(KVA)
|
相数
|
额定电压
|
联结组标号
|
损耗空载
|
损耗短路
|
空载电流%
|
阻抗电压%
|
外限尺寸(mm)
|
|
S/D-20
|
20
|
3
|
380
|
T
|
180
|
630
|
3.8
|
4
|
580×320×550
|
|
S/D-30
|
30
|
3
|
380
|
T
|
240
|
960
|
3.5
|
4
|
630×350×560
|
|
S/D-40
|
40
|
3
|
380
|
T
|
280
|
1120
|
3.1
|
4
|
670×380×600
|
|
S/D-50
|
50
|
3
|
380
|
T
|
330
|
1400
|
2.85
|
4
|
670×380×600
|
|
S/D-60
|
60
|
3
|
380
|
T
|
350
|
1530
|
2.8
|
4
|
780×400×6208
|
|
S/D-80
|
80
|
3
|
380
|
T
|
420
|
1720
|
2.7
|
4
|
850×430×700
|
|
S/D-100
|
100
|
3
|
380
|
T
|
520
|
2080
|
2.6
|
5
|
900×450×720
|
|
S/D-120
|
120
|
3
|
380
|
T
|
580
|
2320
|
2.6
|
5
|
920×450×800
|
|
S/D-160
|
160
|
3
|
380
|
T
|
650
|
2600
|
2.5
|
5
|
960×480×850
|
|
S/D-180
|
180
|
3
|
380
|
T
|
730
|
2920
|
2.3
|
5
|
960×500×900
|
|
S/D-200
|
200
|
3
|
380
|
T
|
920
|
3500
|
2.1
|
5
|
1020×500×900
|
|
S/D-240
|
240
|
3
|
380
|
T
|
1120
|
4480
|
1.8
|
5.5
|
1150×500×930
|
|
S/D-300
|
300
|
3
|
380
|
T
|
1800
|
7200
|
1.6
|
5.5
|
1200×520×950
|
|
S/D-400
|
400
|
3
|
380
|
T
|
2600
|
9100
|
1.3
|
5.5
|
1310×550×1100
|
|
