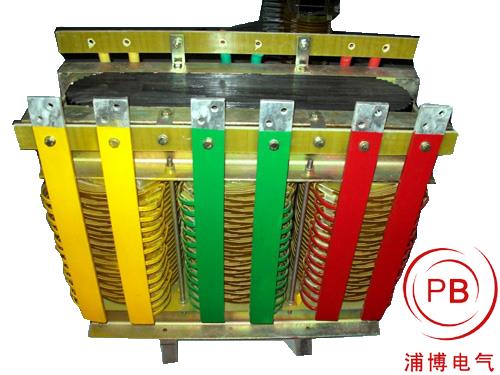

PBQZB型精品系列三相自耦减压启动变压器
|
|
|
三相自耦减压启动变压器
|
|
|
|
|
|
|
|
产品说明：
|
|
|
|
|
|
概述
1、本自耦变压器安装在自耦起动柜的主要元件，电压为220V、380V、660V、1000V等以下电压，频率50Hz~60Hz,功率为800千瓦及以下的三相鼠笼感应电动机作为降压起动之用。
2、自耦变压器是一种单圈式变压器，一、二次侧共同用一个绕组绕制，其变压比是固定的。自耦变压器与同容量的一般变压器相比较，尤其在变比接近于1的场合显得特别经济，所以在电压相近的大功率输电变压器中用得比较多，此外10千瓦以上异步电动机降压起动箱中得到广泛使用。
注：电源与输入抽头100%对接，电机与输出抽头65%相接，80%抽头一般空着不接，如起动有困难时可改接80%抽头。380V电压输出65%抽头电压为247V，80%抽头电压为304V；660V电压输出65%抽头为429V，80%抽头电压为528V。
|
序
号
|
型号规格
|
工作电压
|
外型尺寸
|
安装尺寸
|
重量
kg
|
|
输入
|
输出
|
长×宽×高mm
|
长×宽mm
|
|
60%
|
65%
|
80%
|
|
1
|
QZB-11KW/380V
|
380V
|
——
|
247V±2
|
304V±2
|
260×138×225
|
200×100
|
20
|
|
2
|
QZB-14KW/380V
|
260×138×225
|
200×100
|
25
|
|
3
|
QZB-20KW/380V
|
260×150×225
|
200×110
|
30
|
|
4
|
QZB-22KW/380V
|
260×150×225
|
200×110
|
30
|
|
5
|
QZB-28KW/380V
|
280×148×235
|
200×110
|
30
|
|
6
|
QZB-30KW/380V
|
280×148×235
|
200×110
|
30
|
|
7
|
QZB-40KW/380V
|
280×158×235
|
200×120
|
35
|
|
8
|
QZB-45KW/380V
|
280×168×235
|
200×130
|
40
|
|
9
|
QZB-55KW/380V
|
320×182×265
|
200×140
|
50
|
|
10
|
QZB-75KW/380V
|
320×190×265
|
200×140
|
55
|
|
11
|
QZB-90KW/380V
|
228V±2
|
——
|
304V±2
|
350×200×310
|
250×150
|
85
|
|
12
|
QZB-100KW/380V
|
350×200×330
|
250×150
|
90
|
|
13
|
QZB-110KW/380V
|
350×200×330
|
250×150
|
90
|
|
14
|
QZB-115KW/380V
|
350×200×330
|
250×150
|
90
|
|
15
|
QZB-135KW/380V
|
390×200×330
|
320×150
|
90
|
|
16
|
QZB-155KW/380V
|
390×200×330
|
320×160
|
100
|
|
17
|
QZB-180KW/380V
|
460×250×350
|
400×160
|
150
|
|
18
|
QZB-190KW/380V
|
460×250×350
|
400×160
|
155
|
|
19
|
QZB-200KW/380V
|
460×250×370
|
400×160
|
160
|
|
20
|
QZB-225KW/380V
|
460×250×370
|
400×160
|
160
|
|
21
|
QZB-250KW/380V
|
490×250×410
|
400×170
|
200
|
|
22
|
QZB-260KW/380V
|
490×250×410
|
400×170
|
210
|
|
23
|
QZB-280KW/380V
|
490×250×410
|
400×170
|
220
|
|
24
|
QZB-300KW/380V
|
490×250×420
|
400×170
|
250
|
|
25
|
QZB-315KW/380V
|
490×250×420
|
400×170
|
260
|
|
|
|
|
|
