三相干式变压器

产品展示

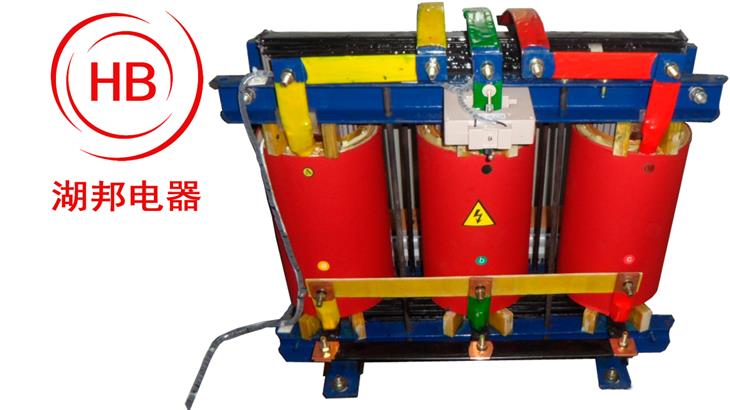

 HBSG HBSBK系列三相干式变压器



·  品  牌:湖邦

·  型  号:根据需求定做

·  销售电话:0577-61756022

·  技术支持:18072082180 巢花

·  订购说明:产品价格请直接来电咨询销售客服,我们将根据您的需求报价。



·  湖邦上海知名变压器、调压器、稳压器厂家,网上直销渠道更优惠,用心服务,品质保证。欢迎来电订购!



详细说明:

概述
  HBSG、HBSBK 系列三相干式变压器,系本厂早推出的电器产品,采用进口材料和严谨设

计,具有性能优良,工作可靠,适应性和可以长期工作等优点。

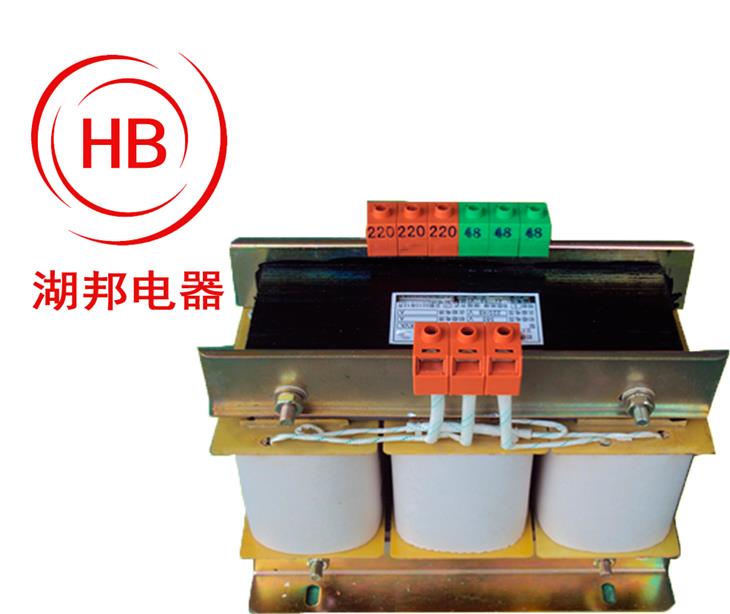

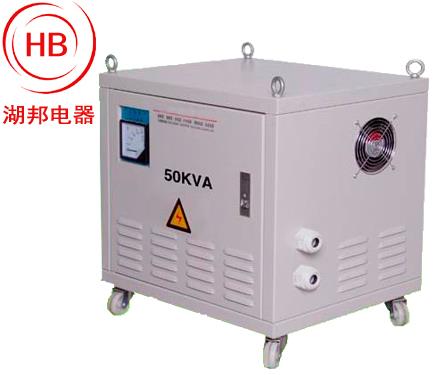

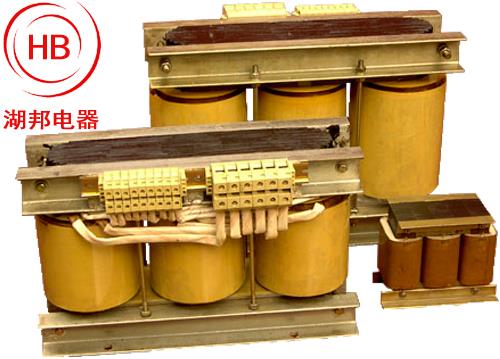

  HBSG有外壳式;HBSBK为无外壳式,均为立式安装方式、它弥补了电力变压器电压单一

的不足,满足各种用电器的电压,或交流经整流后的直流电源,在额定的容量下可连续工作,

被广泛应用于机床和工农业各种机械设备中一般电器控制电源,局部照明及指示灯电源。产品

的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳

等,均根据用户的要求进行精心的设计与制造。

◆ 产品介绍
    本公司在设计、生产进出口精密设备使用的变压器方面有无可比拟的优势,长期为欧

姆龙、台达等众多国内外知名进出口设备厂家供应变压器。此系列变压器专为企业设备电源配

套使用,用以解决国内外电压不同而造成的设备无法使用之困惑(如三相输入1200v、1140v、

690v、660v、440V、420V、400V、380V、360v三相输出480V、460V、440V、415V、400V、

240V、230V、220V、210V、208V、200V、190V、182V、173V、120V、110V、100V等,或依据客

户要求设计)。其产品特征具有运行稳定、性能优良,更具有防火、防潮、安全可靠、节约电

能及维护方便等优点。
适用场所
    适用于该系列隔离变压器广泛用于进出口设备、地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。

,因当地电压不同,须转换电压之场所,专为电气机械设备而量身定做。
容量:0.5KVA~5000KVA
绝缘等级: F级或H级
频率:50/60Hz(可依客户要求设计30Hz-400Hz)
相数:三相
执行标准
1. JB/T9646-1999变压器标准
2. GB19212.5-2006隔离变压器标准
3. GB1094.11-2007国家电力变压器标准

使用条件
1.海拔不超过2000m。
2.环境温度-25~+45℃
3. 空气相对湿度:最潮月的平均最大相对湿度为 90%
4.电源电压的波形近似于正弦波。
5.多相电源电压的对称性多相变压器所连接的电源电压应近似对称。

6.无剧烈震动和冲击振动的地方

7. 无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方

8.不受雨雪侵袭的场所

安装和使用说明

 1.打开包装箱,取出说明书等备用件及本机,并仔细阅读《使用说明书》以便正确使用。
 2.将本变压器可靠固定在适当位置,保证不受振动和侵蚀。
 3.使用前,必须测试电路,电网电压是否为额定输入电压值,允许偏差+—5%若大大地超过

该范围,

     应考虑前端添加稳压电源,以确保变压器可靠工作。
 4.选用适当截面导线按标识接好线,检查无误后,即可通电,本变压器正常工作。
    接地线截面不小于 1.5MM
    额定电流计算
    电流 =额定容量(VA)
    ----------------------(A)
    3X输出(输入)电压V

       容量单位:1000VA=1KVA  1KW=1.25KVA



注意事项
  1.购买前,先估算好您所使用的电器的总容量 ,并使用留有相当裕量的变压器。
  2.当您使用多插头电压变压器时,最高电压可负载最大额定容量,其余各插头电压的容

量应按与最高电压的比例相应减少;且当有两组以上电压同时使用时,其负载电流总和不超得

过变压器次级电流。
  3.安装前,应仔细校核铭牌及附件说明书的各项数据是否符合您的要求,确认无误后,

方可安装使

       用。
  4.通电工作后,变压器铁芯和线圈将发热(但温升不超过80℃)属正常现象,若温升过

高,其至冒

       烟,则应切断电源开关,重新检查您所使用的电器容量,予以调整。
  5.在运输中,应尽可能避免碰撞,切勿受潮,使用时,请注意维护,以保证变压器使用寿

命。
  6.各接点螺母应紧固,以免街头打火,发热烧坏接头装置。
  7.为了确保变器安全,应装设保护装置(如熔断器、热脱扣器),可靠起到保护作用

(过载保护装置的断流容量一般取额定容量的1.1倍)。



装箱单
       1.产品一台        2.使用说明书一份        3.保险卡一张        4.合格证一份



产品尺寸表(1500V以下电压等级)



■技术参数

输入电压

额定电压±10%

环境温度

-15℃-+40℃

输出电压

额定电压+5%(空载)

海拔高度

<1000m

效率

≥98%

相对湿度

<90%

波形失真

无附加波形失真

安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.

功能

具有输入电压、输出电压、电流指示

保护

具有过流保护可长期无人值守工作

绝缘电阻

≥50M

电气强度

工频正弦电压3000V历时1分钟无击穿及闪络现象

凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定





 输入电压

(input voltage )

1800v 1200v 1140v 690v 660v 480v 460v

 440v 380v 220v 特殊定做

联接组别

(Connectedgroups)

Y,yuO D,yu11等

  输出电压

output voltage

1800v 1200v 1140v 690v 660v 480v 460v

 440v 380v 220v 110v 100v 36v

绝缘等级

级(130℃)、级(155℃)、级(180℃



产品型号

额定容量

Se

空载损耗

Po

负载损耗

Pk(75℃)

空载电流

Io

短路阻抗

Uk

本体尺寸(mm)

本体重量

Tz

带外壳

外形尺寸

(mm)

总重量

Zz





kva



w



w



%



%

L1

W1

H1

斤



L

W

H



HBSG/SBK

0.5

16

36

12

5.5

180

110

170

11

310

290

185

26

HBSG/SBK

1

36

56

12

5.5

250

200

190

17

410

340

370

31

HBSG/SBK

1.5

42

82

12

5.5

310

200

220

21

470

340

400

36

HBSG/SBK

2

48

112

12

5.5

250

210

240

23

410

350

420

38

HBSG/SBK

2.5

48

140

12

5.5

250

210

240

25

410

350

420

40

HBSG/SBK

3

55

150

11

5

250

220

240

30

410

360

420

45

HBSG/SBK

4

75

186

11

5

310

220

290

380

470

350

470

55

HBSG/SBK

5

75

244

10

5

310

220

290

41

470

350

470

58

HBSG/SBK

7

96

305

10

4.5

310

230

290

54

470

370

470

72

HBSG/SBK

10

165

388

10

4

370

270

380

78

530

410

560

100

HBSG/SBK

15

215

433

10

3.5

460

290

400

104

640

470

620

135

HBSG/SBK

20

273

496

8

3.5

490

300

420

138

670

480

640

170

HBSG/SBK

25

327

689

7

3.5

550

320

420

168

730

500

640

202

HBSG/SBK

30

397

736

6

3.5

580

320

460

194

760

500

680

230

HBSG/SBK

40

504

910

5

3.5

610

390

490

240

790

570

710

280

HBSG/SBK

50

580

1050

4

3.5

700

400

540

290

900

600

780

348

HBSG/SBK

63

640

1290

4

3.5

730

400

580

340

930

600

820

400

HBSG/SBK

80

730

1630

3

4

820

410

680

400

1020

610

920

466

HBSG/SBK

100

850

1860

3

3.5

880

410

730

480

1080

610

970

549

HBSG/SBK

150

1185

2750

3

3.5

940

490

880

710

1140

690

1170

800

HBSG/SBK

200

1450

2925

3

3.5

1040

500

940

890

1240

780

1330

1028

HBSG/SBK

250

1700

3840

3

4

1040

510

1010

1010

1240

790

1400

1152

HBSG/SBK

300

1800

4840

3

4

1100

520

1120

1240

1340

910

1570

1394

HBSG/SBK

400

2200

5600

2

4

1190

540

1200

1560

1430

930

1650

1724

HBSG/SBK

500

2500

7870

2

4.5

1280

550

1270

1900

1520

940

1720

2074
