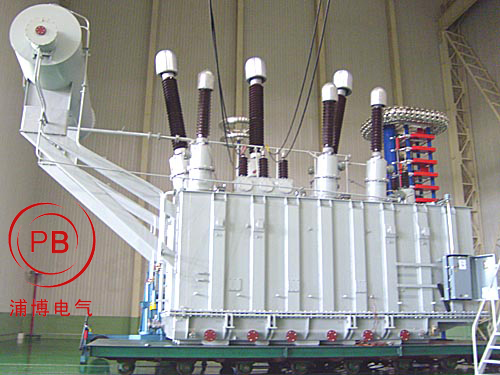

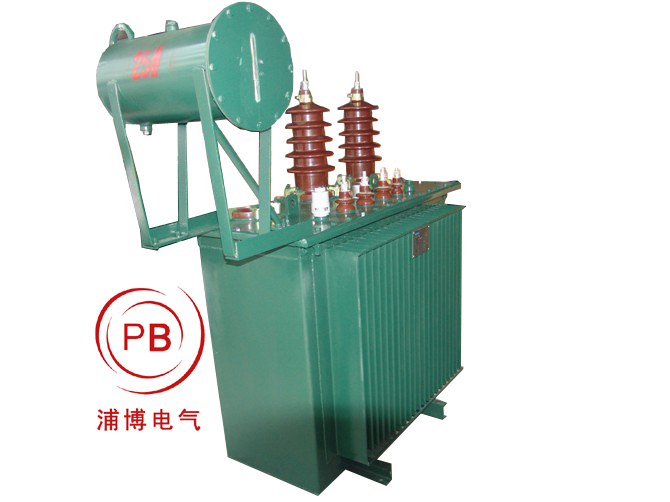

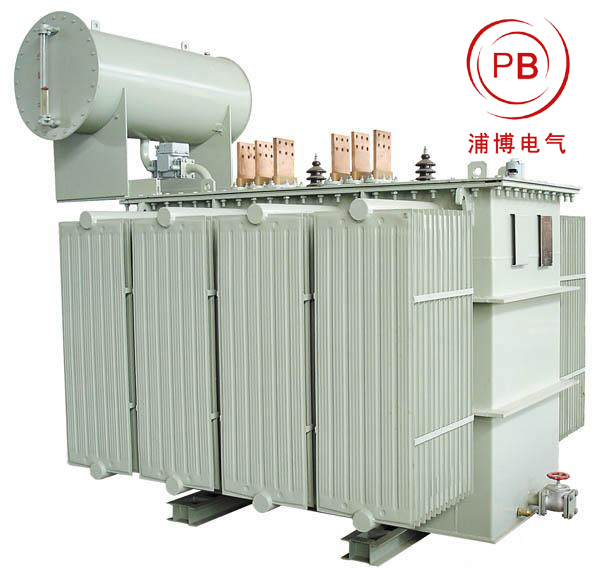

关于申请油浸式电力变压器  铝线圈试制报告  尊敬的公司领导：  你们好！  油浸式电力变压器是在电力系统中用量******的产品，其价格和维修成本低廉已被国际社会所公认。  从2005年，铜材资源日渐紧缺，铜价不断上涨，国内变压器制造企业压力重重，许多变压器制造商都自主开发了半铜半铝或全铝的变压器。为此，我公司技术开发中心结合当前市场建设资源节约型社会的要求和铜材资源紧缺的客观实际，大胆探究，经过系列方案的计算及试验验证，自主设计开发了S11-M型高压铝线圈电力变压器。  我公司开发设计该系列变压器外观与S11型系列变压器基本一样,改制产品容量为315kVA~1600 kVA，从材料成本上节能效果十分显著，下面我们以容量为S11-M-1000kVA的变压器为例来说高压铝线圈低压为铜线圈变压器成本性能  一．降低成本   采用铜材做为线圈材料制造的S11-M-1000千伏安电力变压器总成本为72886元，如以高压为铝材低压为铜材做为线圈材料，在各项性能指标完全相同的情况下，总成本为64832元（按现铜价68元/kg，铝价23元/kg计算），相当于每千伏安容量降低成本8.05元,保守预计我公司电力变压器年生产量达36万千伏安，按此计算每年可为我公司节约成本289万元（全国每年生产的配电变压器容量约4亿千伏安），铝线圈变压器的出现将大大缓解目前铜材紧缺的现状，对制造企业来说也有非常可观的经济效益。  二．结构特点

该系列变压器采用了全新的设计方案，制造过程中采用先进的工艺以保证产品各项性能指标： 1．铁心  铁心采用椭圆形的器身结构，大大减小了中心距，同时也减少了铁心重量和空载损耗，提高产品性能。 2．线圈  线圈采用铝材制作，椭圆形结构。低压线圈采用机械强度较高的扁铜线绕制的线圈以提高变压器抗短路能力，高压线圈采用宽厚比合理的ZB-纸包铝线，高低压线圈连绕增强了机械强度。 3．器身   线圈套装后，线圈与铁心间隙用高密度层压板撑紧以避免在短路情况下发生相对位移，各相线圈之间以及线圈与旁轭之间也用高密度层压板填充，采用此项措施大幅度提高了器身整体的强度；线圈短轴方向采用圆弧结构，进一步弥补了椭形线圈机械强度差的弱点；器身轴向压紧方式采用上下拉紧结构，这种压紧结构的优点在于可以保证在充分压紧线圈的同时不使铁心受到过大的压力而导致损耗增加。  经过采取以上措施制造的铝线圈变压器机械强度大大加强，各项性能指标完全达到或优于相关国家标准。  综合以上论述可以看出：以高压铝材为主要原材料制造的电力变压器具有生产成本低、空载损耗低、运行成本低及机械强度高等优点，批量使用可节能、节材效果都很显著，该产品的研制成功，不仅会给变压器制造企业带来巨大的经济效益，同时也具有良好的社会效益力。
