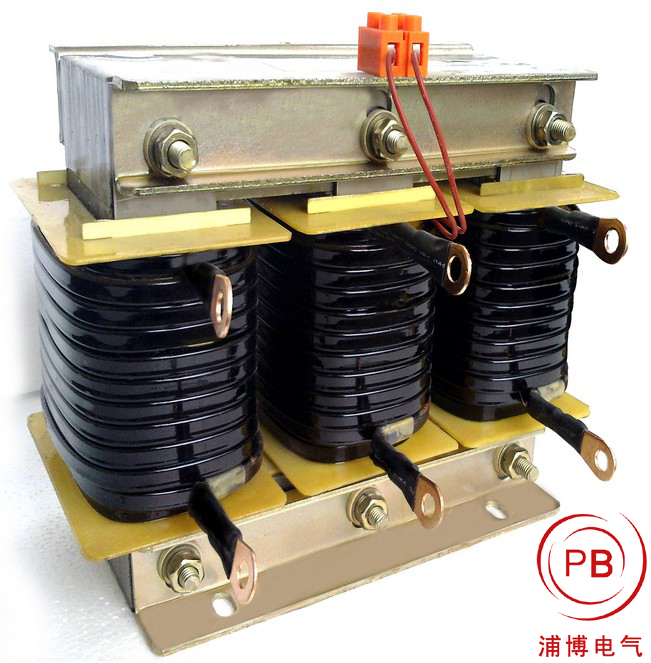

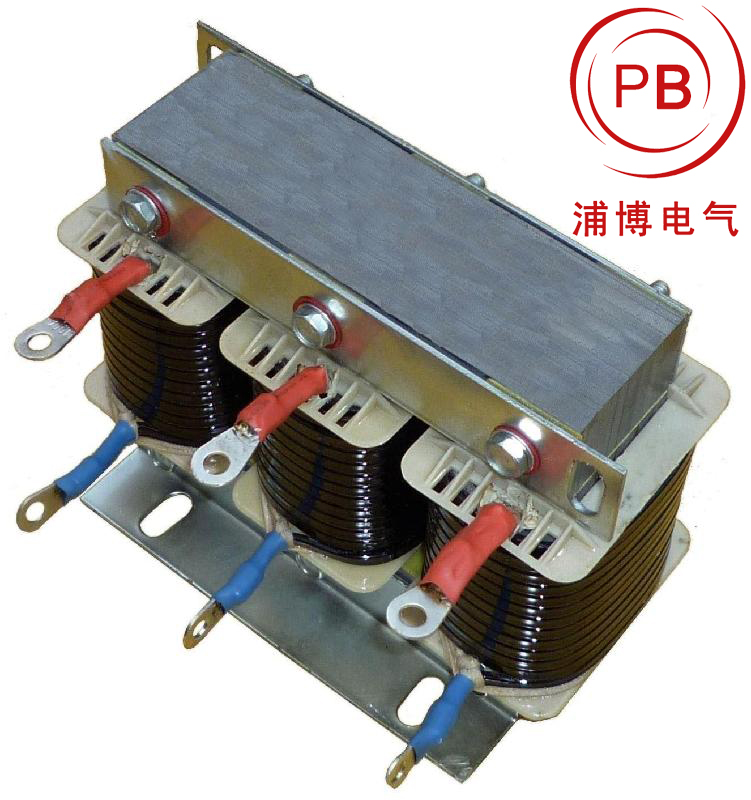

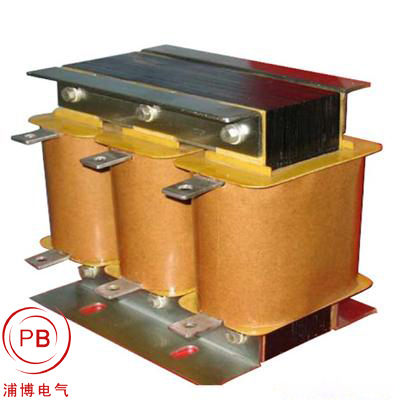

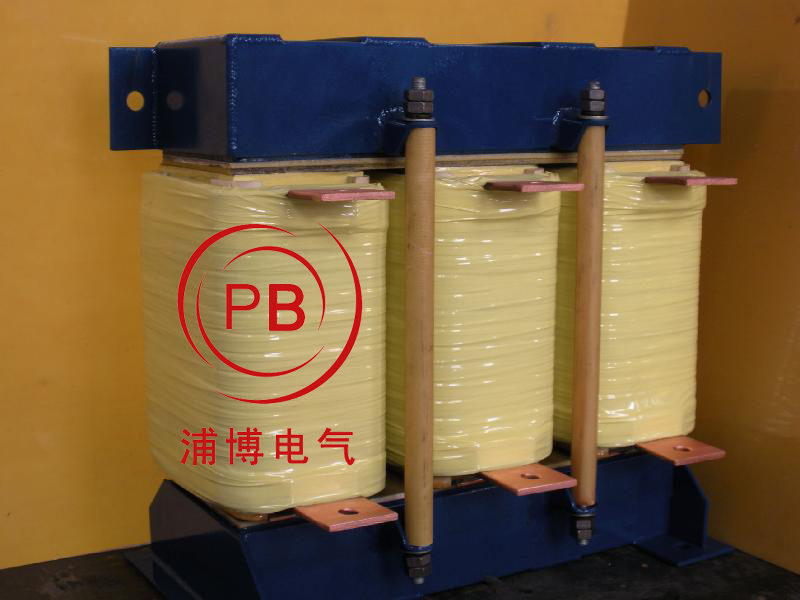

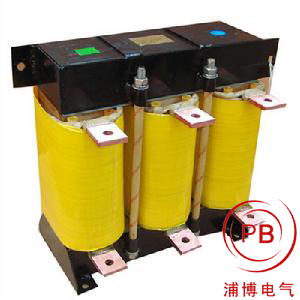

电抗变压器
电抗变压器是把输入电流转换成输出电压的中间转换装置,同时也起隔离作用。它要求输入电流与输出电压成线性关系。
电流互感器是将高压大电流转换成低压小电流，呈线性转变，因此要求励磁阻抗大，即励磁电流小，负载阻抗小。而电抗变压器正好与其相反。电抗变压器的励磁电流大，二次负载阻抗大，处于开路工作状态；而电流互感器二次负载阻抗远小于其励磁阻抗，处于短路工作状态。
我国目前主要在500KV电压等级中使用带有小气隙的电流互感器。之所以带气隙是因为它可以减小励磁电抗，从而使励磁电流值I'e接近I‘1（折算到二次侧的一次电流），使得电抗变压器的电流变化
△I=I'ecos(φe－φ2)/I‘1 减小，从而误差减小。
|
