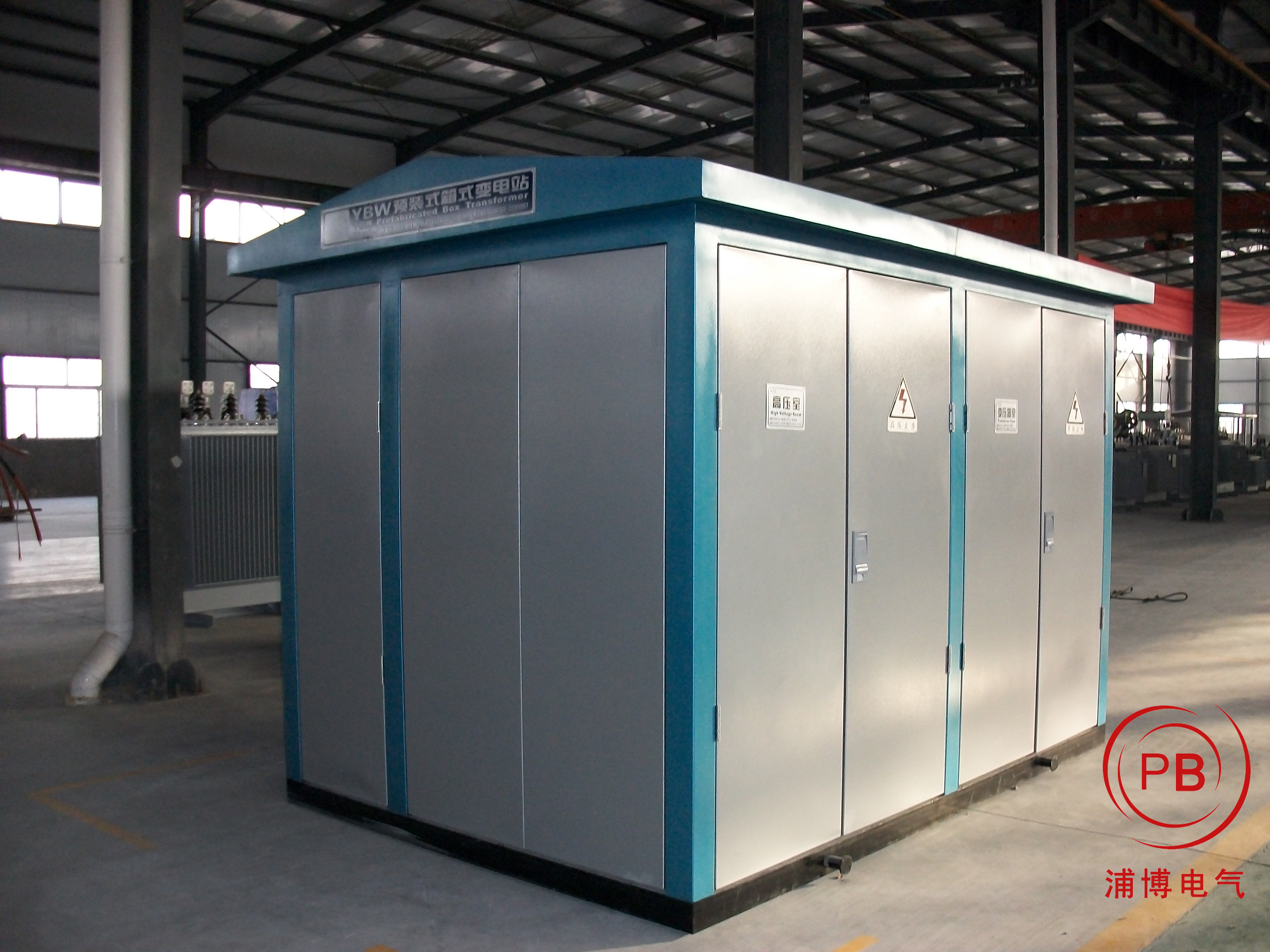

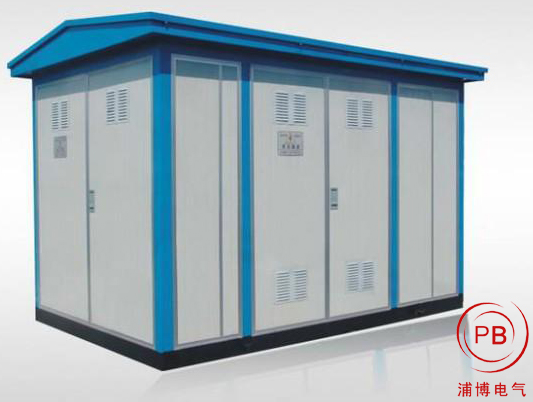

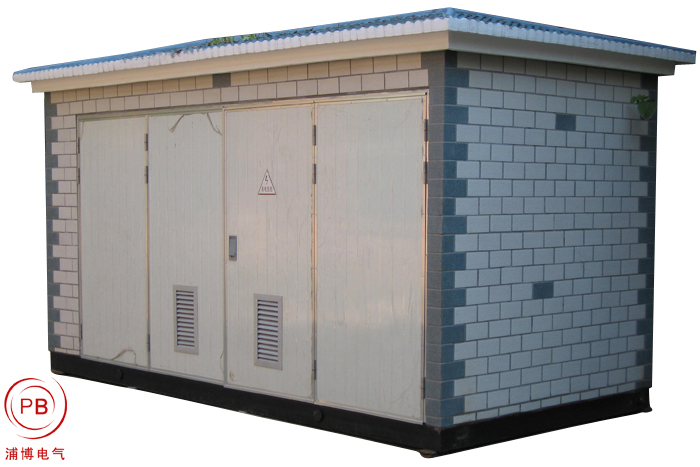

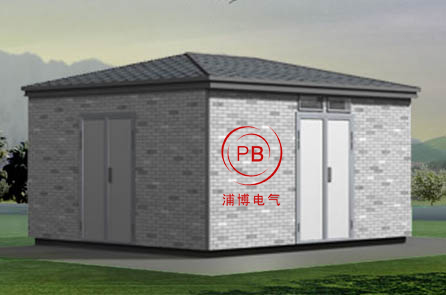

目前在变压器行业内称的欧变和美变的都属箱变。相同之处是都能实现高压受电、变压器变电、低压配电或补偿及保护这些功能，相当一个小型的无人值守变电站。市面上用的欧变和美变的主要区别在于：欧变功能区明了些，常作成把高压开关柜、变压器、低压开关柜分装在高压室、变压器室、低压室，三室彼此间隔，再以电缆或母排联接。由三室组成的一个类似于小“套间”的房子。从三室的布置上又分为品字型和目字型。这房子外还可以装饰，如外贴磁砖或仿木等，放于小区、公园、高速公路旁，占地面积小也很美观。而美变常作成把高压负荷开关、插入式熔断器、后备熔断器这些高压部分与变压器器身共装在变压器油箱内（也有油浸不共箱），在油箱个直接焊装低压配电设备的壳体，安装诸如低压进线主断路器，支路馈电断路器，补偿电容以及远控、计量、测量、保护装置。不再另作独立的高压开关及低压开关柜架。相对来说美变体型更紧凑，占地面积更少，但高低压供配电方案灵活性不如欧变。所以美变一般是油变，而欧变在其变压器室里还可以放置干变。
一、产品结构不同、采用的元器件不同 1 、美式箱变： 1）箱变的接线形式:一路或两路 10KV 进线； 单台变压器，容量一般选用500KVA~800KVA;低压出线电缆 4~6路 2）箱变的主要部件: 变压器、 10KV 环网开关、 10KV 电缆插头、低压桩头箱体等主要部件组成。它具体积小、有造价低便于安装等优点。 美式箱变的优缺点 1）优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可 以降低供电配套的造价。 2）缺点：供电可靠性低；无电动机构，无法增设配电自动化装置；无电容器装置，，，，对降低线损不利；噪音较Ⅲ型站和Ⅴ型站要高 ，因为Ⅲ型站和Ⅴ型站是将变压器安放在室内，起到隔音的作用；另外，将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射；由于不 同容量箱变的土建基础不同，使箱变的增容不便；当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，增加工程的 难度。 2 、欧式箱变： 1）箱变的接线形式 a 、单台配变形式—两路 10KV 进线； 单台变压器容量一般在 500KVA~800KVA ；；；；低压出线电缆一般为4~6 路路路路。。。。 b 、两台配变形式—两路 10KV 进线；两台变压器，，，，每台变压器的容量在500KVA~800KKVA; 低压出线电缆为 8~12 路路路路。。。。 2）箱变的主要部件 变压器、 10KV 环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。 1）优点：噪音与Ⅲ型站和Ⅰ型站相当；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以 设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。 2）缺点：体积较大，不利于安装，对小区的环境布置有一定的影响；
二、由于箱变的结构的不同使用的地方也不同，供电的网络也不同 因为美式箱变和欧式箱变的结构不同可靠性不同，因此适用的场合也不同。当美式箱变的容量选用的较小而小区的建筑面积较大时，应 用的箱变会增加很多，从而使在架空线上支接的负荷点增多；当减少架空线的支接负荷点时必定要增加箱变的串接数量，从而使网络结 构薄弱。要克服小容量箱变而带来的网络结构薄弱的问题，最好使用环网站解决。 1 、美式箱变的适用地方 鉴于美式箱变的结构特点和优缺点，美式箱变适用于对供电要求相对较低的多层住宅和其他不重要的建筑物的用电。根据我们的实际使用情况看，美式箱变配上小型的环网开关站后，完全适用多层住宅的供电需求。因为就是箱变发生故障，对居民的影响不大，但不适应于小高层和高层。 2 、欧式箱变的适用地方 欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物。
|
