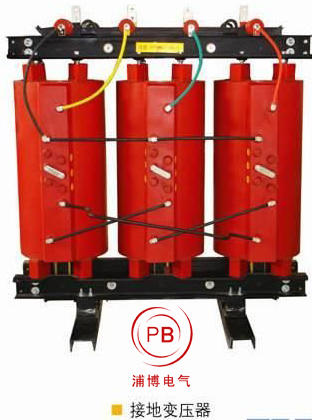

接地变压器



目 录

1简介

2分类

2.1 三相接地变

2.2 单相接地变

3扩展阅读

1简介

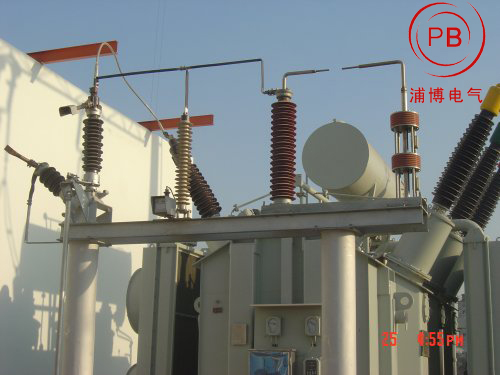

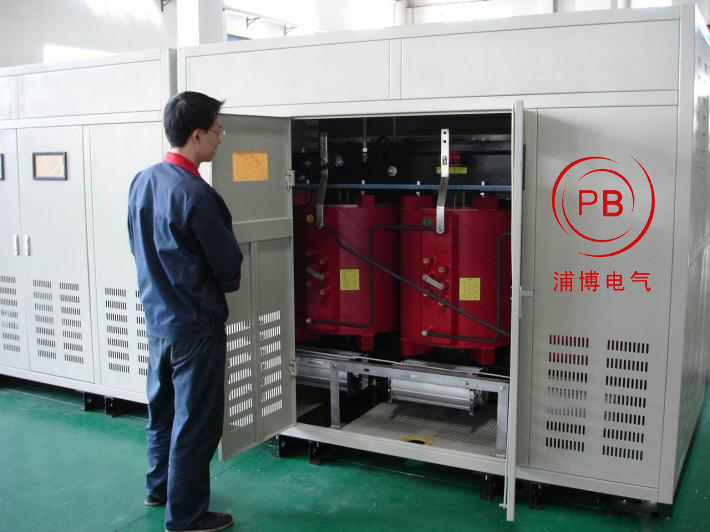

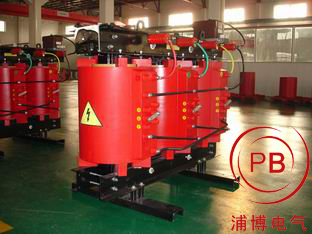

接地变压器简称接地变，根据填充介质，接地变可分为油式和干式；根据相数，接地变可分为三相接地变和单相接地变。

2分类



三相接地变



接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈或电阻，此类变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是，每相线圈分成两组分别反向绕在该相磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。

单相接地变



单相接地变主要用于有中性点的发电机、Satons变压器的中性点接地电阻柜，以降低电阻柜的造价和体积。

3扩展阅读



我国电力系统中的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这种简单的方式已不在满足现在的需求，在城市电网中电缆电路的增多，容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果：

1.单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2.由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路。

3.产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。接地变压器（简称接地变）就在这样的情况下产生了。接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。即当系统发生接地故障时，在绕组中将流过正序、负序和零序电流，该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。由于很多接地变只提供中性点接地小电阻，而不需带负载，所以很多接地变就是属于无二次的。接地变在电网正常运行时，接地变相当于空载状态。但是，当电网发生故障时，只在短时间内通过故障电流。中性点经小电阻接地电网发生单相接地故障时，高灵敏度的零序保护判断并短时切除故障线路，接地变只在接地故障至故障线路零序保护动作切除故障线路这段时间内起作用，中性点接地电阻和接地变才会通过零序电流。

根据上述分析，接地变的运行特点是；长时空载，短时过载。

接地变是人为的制造一个中性点，用来连接接地电阻。当系统发生接地故障时，对正序负序电流呈高阻抗，对零序电流呈低阻抗性使接地保护可靠动作。
