联络变压器



目 录

1简介

2原理

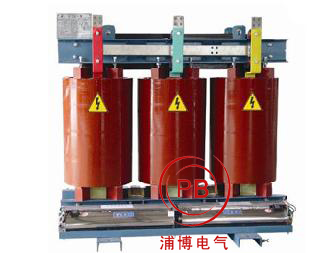

1简介



联络变压器

interconnecting transformer

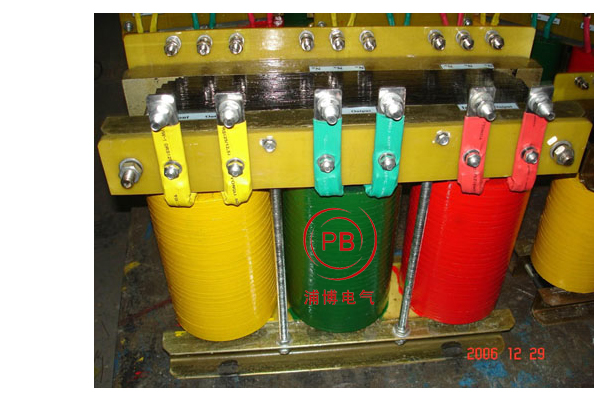

2原理



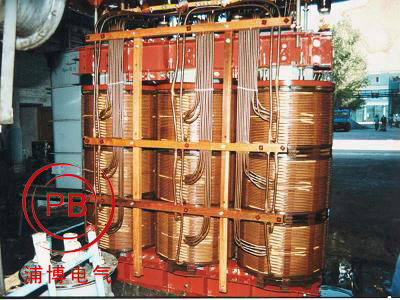

联络变压器(interconnecting transformer)在发电厂升压站中连接有交换功率的两种电压等级母线的变压器。大容量发电机一般采用发电机一双绕组变压器单元接线，以省去价格昂贵的发电机出口断路器。如发电厂升压站有两种电压等级的母线，并有功率交换时，需在升压站增设联络变压器。联络变压器多采用三绕组变压器，变压器的高、中压侧绕组完成升压站高、中压侧母线功率交换的功能，而其低压侧第三绕组可作为平衡绕组消除三次谐波，又可作为厂用电备用电源，或连接限制内部过电压用的并联电抗器等。高、中压侧的电网为中性点直接(或有效)接地系统时，联络变压器可采用自耦变压器。交换功率变化频繁而幅度大时，联络变压器的压降变化也大，联络变压器需配备有载调压装工，以保证升压站两级母线的电压水平。

穿越功率是指在双回路电源进线35变电所内桥接或外桥接时接线中（可能）发生的,表示某一功率由一条线路流入并穿越横跨桥又经过另一线路流出的功率.
