环氧树脂干式变压器

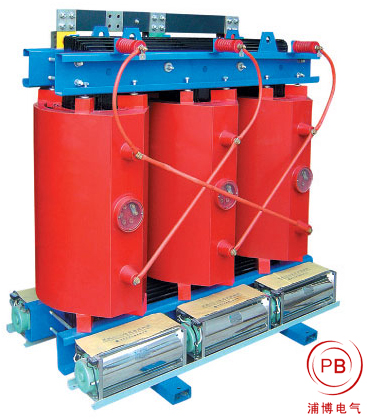

环氧树脂干式变压器以环氧树脂为绝缘材料。高、低压绕组采用铜带（箔）绕成，在真空中浇注环氧树脂并固化，构成高强度玻璃钢体结构。绝缘等级有F、H级。环氧树脂干式变压器有电气性能好、耐雷电冲击能力强、抗短路能力强、体积小重量轻等特点。可安装温度显示控制器，对变压器绕组的运行温度进行显示和控制，保证变压器正常使用寿命。

目 录

1环氧树脂干式变压器简介

2环氧树脂干式变压器结构特点

3环氧树脂干式变压器技术特点

1环氧树脂干式变压器简介



环氧树脂是难燃、阻燃、自熄的固体绝缘材料,安全、洁净。同时是经过40多年已经验证的具有可靠的绝缘和散热技术的固体绝缘材料

2环氧树脂干式变压器结构特点



1、高、低压绕组全部采用铜带(箔)绕成;

2、高、低压绕组全部在真空中浇注环氧树脂并固化,构成高强度玻璃钢体结构;

3、高、低压绕组根据散热要求设置有纵向通风气道;

4、线圈内、外表面由玻璃纤维网格布增强;

5、绝缘等级有F、H级;

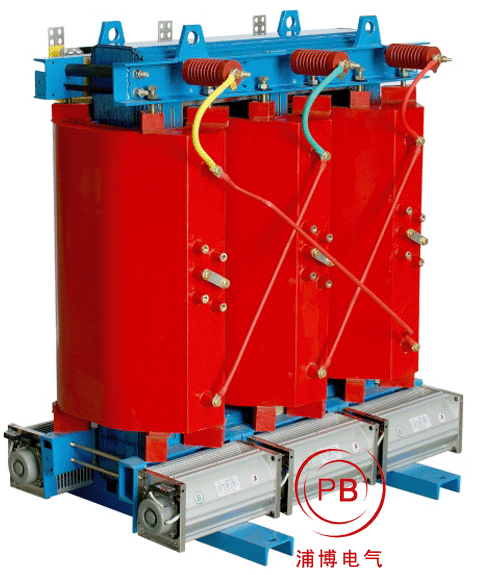

6、环氧树脂干式变压器体积小、重量轻。环氧树脂干式变压器上可安装温度显示控制器,对变压器绕组的运行温度进行显示和控制,保证变压器正常使用寿命。其测温传感器PT100铂电阻插入低压绕组内取得温度信号,经电路处理后在控制板上循环显示各相绕组温度。它具有温度设定功能,手动/自动启停风机,发出故障、超温声光信号报警和超温自动跳闸等功能,具有国家规定的抗电磁干扰能力。同时预留有智能计算机接口,实现远程控制。环氧树脂干式变压器配置有低噪音幅流风机,启动后可降低绕组温度,提高负载能力,延长变压器寿命;采用强迫风冷时,额定容量可提高40-50%。

3环氧树脂干式变压器技术特点



(1)电气性能好,局部放电值低:在变压器绝缘结构中,多少会有些局部的绝缘弱点,它在电场的作用下会首先发生放电,而不随即形成整个绝缘贯穿性击穿,它可能发生在绝缘体的表面或内部,即局部放电。然而电气绝缘的破坏或局部老化,多数是从局部放电开始的,它的危害性突出表现在绝缘寿命迅速降低,最终影响安全运行。干式变压器由于其独特的结构(高、低压绕组全部采用铜带(箔)绕成)和其先进的制造工艺水平(高、低压绕组全部在真空中浇注环氧树脂并固化),使其局部放电值低。

(2)耐雷电冲击能力强:由于高、低压绕组全部采用铜带(箔)绕成,层间电压低、电容大,箔式绕组起始电压分布接近线性,因此其抗雷电冲击能力强

(3)抗短路能力强:由于高、低压绕组电抗高度相同,无螺旋角现象,线圈间的安匝平衡,高、低压绕组因短路引起的轴向力几乎为零,因此其抗短路能力强。

(4)抗龟裂性能好:干式变压器采用环氧树脂“薄绝缘(1-3mm)技术”,满足了低温、高温及温度变化范围大的场合,满足了长期运行后的抗开裂要求,解决了“厚绝缘(6mm)技术”难于解决的开裂问题,使干式变压器在技术上得到可靠的保障。

(5)过负载能力强:若相同容量的变压器负载损耗相等时,则铜箔的面积将比铜导体相应增大,体积增大后,填料树脂用量相应增多,因此绕组热容性大,变压器短时过载能力强。

(6)阻燃性能好:采用环氧树脂真空浇注工艺无环境污染,有利于环境保护,该变压器具有免维护、防潮、抗湿热、阻燃和自熄特性,适用于各种环境及条件恶劣的场合。

(7)损耗低、噪声低:铁芯通常采用矿物氧化物绝缘的优质冷轧硅钢片,通过先进的加工工艺,使损耗水平和空载电流降至最低,并取得非常低的噪声水平。同时装配好的铁芯,在其表面封涂F级树脂漆,以防尘、防腐、防烟雾和锈蚀。

(8)耐温等级高:环氧树脂干式变压器属于F级或H级绝缘,长期可在155℃或180℃高温下安全运行。在相同容量下,它的体积小、重量轻,可节约安装费用等。

(9)相关技术规范:①容量≤10000KVA;②电压≤35KV;③绝缘等级F级或H级。
