箔式绕组变压器编辑
目 录
1变压器传统绕线方式：
2箔式绕线变压器特点：
3箔式绕组所用的原材料：
1变压器传统绕线方式：铜线绕组：

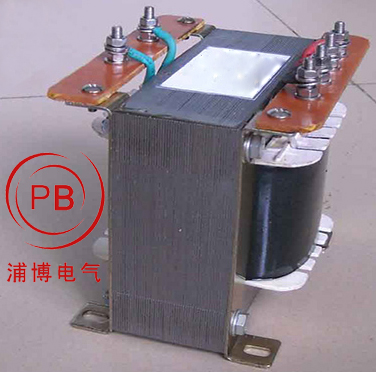

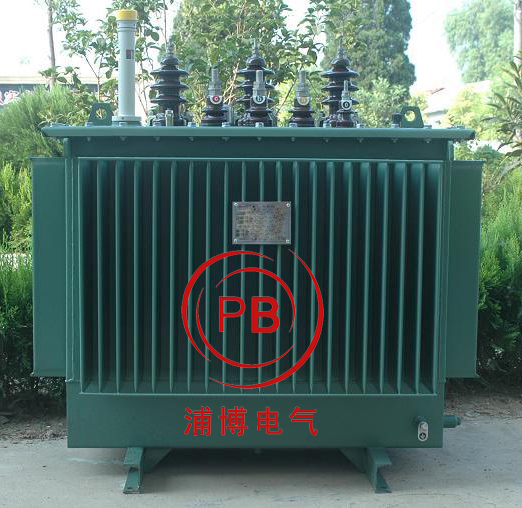

S9、S11油浸式变压器通常采用的是冷轧硅钢片铜线绕组，漆包铜线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
箔式绕线：
箔式绕线是以不同厚度的铜或铝箔带为导体，以宽带状的绝缘材料为层间绝缘，以窄带状的绝缘材料为端绝缘，在箔式绕线机上一次完成卷绕，形成卷状线圈。同时完成线圈内外侧引线的焊接及外表面包扎。设备的各项功能为制作符合规范要求的箔式线圈提供了足够的支撑。
2箔式绕线变压器特点：用箔式绕组来替代开关电源中传统铜绕线的变压器的主要技术特征有：
1、采用全自动绕制方法可获得高质量的线圈。
2、由于绕组精确定位于铁氧体上，电气性能稳定，尤其像只有绕组，更能显示出他的特点。
3、箔式绕组工艺允许采用横截面积小的导体，传输效率不会随频率的提高而减少。例如，单单考虑到集肤效应，1o0KI-Iz时，1mmA径的铜线比榍同截西的铜箔，电阻高60彤，200KHz时，电阻儿乎达到塌来的二倍。
4．箔式绕组变压器符合国际标准，主要是经济上的优点。
5．如上述第3条所述，在同样电气性能条件下，以用铝箔代替铜线，使成本更低，变压器重量更轻。它的设计原理和使用的材科多年来就一直应用于电容器制造领域。
6．通常，加工一个较复杂的变压器总的生产需要3 钟。
3箔式绕组所用的原材料：1．浦博电气用作导体的铝箔或铜箔，一般常用厚度为6- 30 μm宽度15~55μm。
2．作为绝缘材料的聚脂薄膜，厚度为5～3Oμm，宽度大：导体箔5～1 0mm保证边绝缘要求。
3 .输出接头采用0．8~ 1．2㎜直径的镀锡铜线。
4．绕线骨架取决于铁氧体的形状，可以是矩形，也可以是园筒形，一般建议选择园筒形，以便提高卷绕速度和装配速度。最后，变压器也能加工成：
5．装入盒子或屏蔽层内，并用树脂灌封。
6．浸蘸树脂或绝缘漆。
7．留有空气隙，省去任何浸溃材料。对后二种情况如普通变压器一样，应要求符台育芰标准，留有安全端空距离。
|
