变压器阻抗

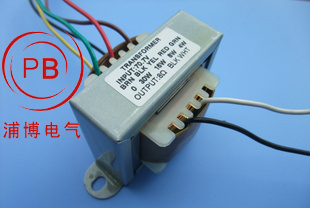

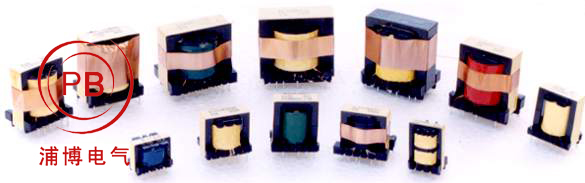

变压器阻抗是指变压器里的线圈的绕组的阻抗，这包括：电阻，感抗，容抗。

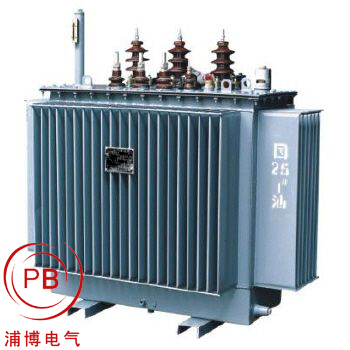

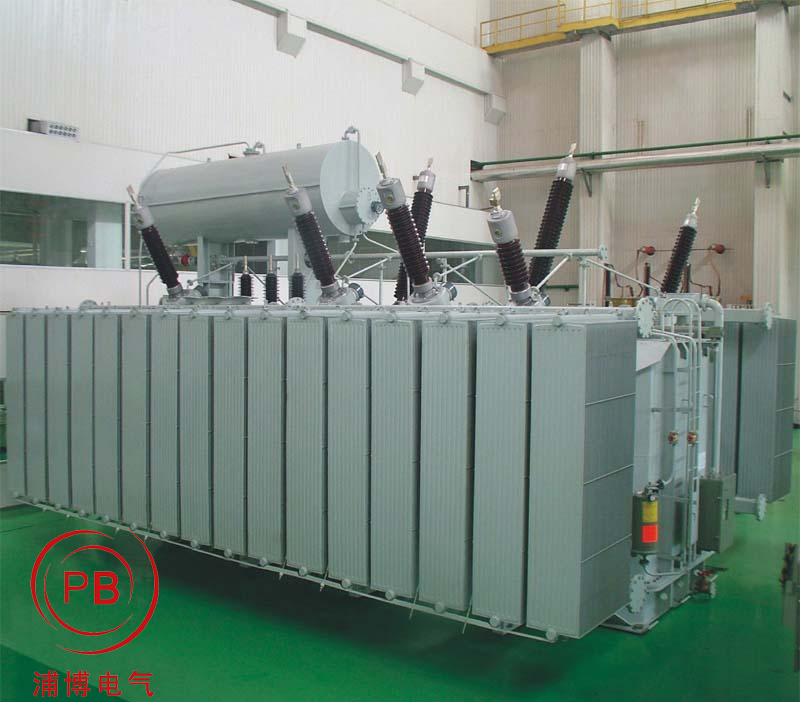

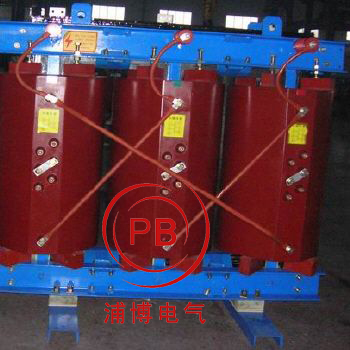

变压器的标准对阻抗、损耗都有明确规定。有些用户增加或减小阻抗电压后，损耗还按标准要求是不合理的。如果阻抗电压变小，合理的变化是：空载损耗变大，负载损耗变小；如果阻抗电压变大，合理的变化是：空载损耗变小，负载损耗变大；
阻抗和匹配指使负载阻抗与放大器输出阻抗恰当配合，从而得到******输出功率，这种阻抗恰当的配合较阻抗匹配。变压器之所以能够实现阻抗匹配，是因为只要适当选择一、二次侧线圈的匝数，即变压器的变比，即可得到恰当的输出阻抗，也就是说，变压器具有变换阻抗的作用，所以他能实现阻抗匹配。 阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。它们的计量单位与电阻一样是奥姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。 匹配条件 ① 负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。 ②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。这时在负载阻抗上可以得到******功率。这种匹配条件称为共轭匹配。如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。 阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到******功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为******，这种工作状态称为匹配，否则称为失配。 当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到******功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份绝对值相等而符号相反。这种匹配条件称为共扼匹配。 阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。史密夫图表上。电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。[编辑本段]共轭匹配 在信号源给定的情况下，暑促功率取决于负载电阻与信号源内阻之比K，当两者相等，即K=1时，输出功率******。然而阻抗匹配的概念可以推广到交流电路，当负载阻抗与信号源阻抗共轭时，能够实现功率的******传输，如果负载阻抗不满足共轭匹配的条件，就要在负载和信号源之间加一个阻抗变换网络，将负载阻抗变换为信号源阻抗的共轭，实现阻抗匹配。[编辑本段]匹配分类 大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。 要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。 1. 改变阻抗力 把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重复以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。 2. 调整传输线 由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配。 阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率******，此时阻抗匹配。******功率传输定理，如果是高频的话，就是无反射波。对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。阻抗匹配是指在能量传输时，要求负载阻抗要和传输线的特征阻抗相等，此时的传输不会产生反射，这表明所有能量都被负载吸收了。反之则在传输中有能量损失。高速PCB布线时，为了防止信号的反射，要求是线路的阻抗为50欧姆。这是个大约的数字，一般规定同轴电缆基带50欧姆，频带75欧姆,对绞线则为 100欧姆,只是取个整而已，为了匹配方便。
|
