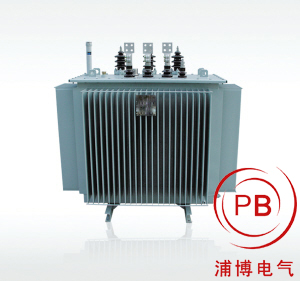

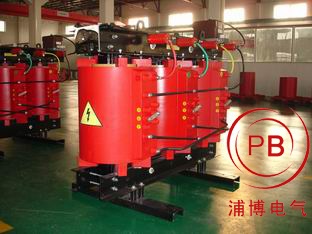

防雷变压器就是带有防雷功能的网络变压器，其实就是把防雷元器件（如TVS、GDT、MOV、TSS、MF）等等集成在变压器里面了，从而省去周边元器件，节省空间和成本，也方便layout.

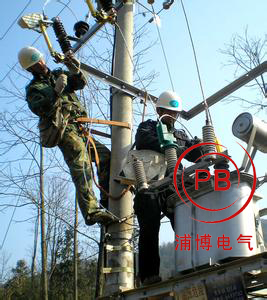

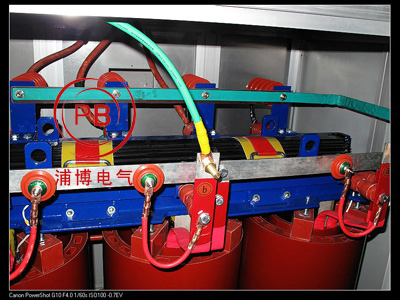

配电变压器防雷保护措施 ：（1）平原少雷区，可只采用高压侧装设避雷器的方式。（2）一般雷电地区，推荐高、低压侧均设避雷器方式。（3）多雷区，宜采用综合防雷措施。（4）重雷区，采用防雷变压器或在变压器内部装金属氧化物避雷器。
Yzn11联结的变压器有利于防雷
1．具有良好的防雷击特性；当该配电变压器二次或一次侧遭受冲击过电压时，同一心柱的两个半绕组的磁动势互相抵消，一次侧不会感应出过电压或逆变过电压，具有良好的防止正．逆变换过电压性能，特别适于在多雷地区或土壌电阻率高的地区作防雷变压器用。2：具有较强的承受不平衡负载的能力；配电变压器若容量相同，分别采用Yzn11联结和Yyn0联结，则其承受三相不平衡负载的能力明显不同。当单相负载流过额定电流时，采用Yzn11联结的配电变压器，其内阻抗压降标幺值很小，约为采用Yyn0联结的配电变压器的1／10左右，电压降较小，对供电影响很小，而Yyn0联结配电变压器的内阻抗压降就较大，以致负载电压太低，会影响正常供电。因此，采用Yzn11联结的配电变压器较采用Yyn0联结的配电变压器具有较强的单相供电能力，这对于三相负载难以平衡的农村和山区特别适用。（Dyn11联结配电变压器的特性）；1：据GB／T6451－1999《三相油浸式电力变压器技术参数和要求》和GB／T10228－1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。而我国新颁布的国家规范《民用建筑电气设计规范》．《工业与民用供配电系统设计规范》．《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。因为与历来广泛采用的Yyn0联结的变压器相比较，它具有损耗低等优点。在TN（保护接零的中性点接地系统）和TT（保护接地的中性点接地系统）接地型式的低压电网中，过去我国一直沿用Yyn0联结组别的配电变压器。因其绕组承受的相电压低，有利于节约绝缘材料，减少相间距离和重量。近年来，我国一些变压器厂已生产出Dyn11联结组别的配电变压器。典型的有s9系列．scl系列．sg系列等，并在工用和民用供配电系统中得到实际应用。根据国际电工委员会（IEC）的规定，低压供电系统的接地，分TT系统．TN系统．IT系统三类。第一个字母T表示电源中性点直接接地，I表示电源中性点不接地或经高阻抗接地，第二个字母T表示负荷侧设备外露导电部分接地，与电源侧接地相互独立，N表示负荷侧设备外露导电部分与电源侧接地直接作电气连接。dyn11和yyn0联结组别的6～10kv／0．4kv变压器均为三相三柱式变压器。除前者的高压绕组绝缘强度要求比后者略高一点外，两者在接构上几乎完全一样。为何仅仅是联结组别的不同就会造成它们之间在运行性能上很多方面有着明显的差异呢？这是由于dyn11联结组变压器高压绕组采用D联结，使它在相电动势波形．发热．抑制谐波能力．承受不平衡负载能力．切除低压侧单相接地短路故障能力等方面的性能优于yyn0联结变压器．（其它特性）以前的配电变压器大都采用yyn0联结组别，现在国际上大多数国家的配电变压器采用dyn11联接，究其原因，是由于采用dyn11联结较之采用yyn0联结有许多优点；（1）三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入到公共的高压电网中去。（2）dyn11联结变压器的零序阻抗比yyn0联结变压器小得多，有利于低压单相接地短路故障的切除。以1000kva变压器为例，对yyn0联结，在变压器低压侧出线端的单相短路电流仅7kv左右，而保护要求灵敏度为1．5－2倍，故变压器低压总开关电流就不宜大于3．5－4．5kv，这样就很难对断路器在保护上下级选择性情况下合理整定好。而对dyn11联结却因短路电流大的多，故能合理整定。（3）dyn11联结变压器允许中性线电流达到相电流的的75％以上。因此，其承受不平衡负载的能力远比yyn0联结变压器大。（4）当高压侧一相熔丝熔断时，dyn11联结变压器另二相单相负载仍可运行，而yyn0却不行。目前，供配电系统的单相负载急剧增长，推广应用dyn11联结变压器显的很有必要。但应注意，由于yyn0联结变压器高压绕组的绝缘强度要求较之dyn11联结变压器稍低，所以，不宜把yyn0联结变压器改成dyn11联结。国内多数制造厂生产的组合式变压器都采用dyn11联结。进口的组合变压器也以dyn11联结为多。dyn11联结组合式变压器用于中性点绝缘（IT）系统配电网是可行的。因高压侧为D联结，所以在D联结内有零序电流流通，当低压侧有不平衡负载时，极限情况为单相短路。此时，高压侧与低压侧都有零序电流通路，高压绕组和低压绕组内零序电流可以平衡。由于零序阻抗不大，接近于正序或负序阻抗，铁心结构不影响零序阻抗。所以在dyn11联结中，不存在低压侧不平衡负载会影响中性点电位位移的问题。另外，高压侧为D联结或Y联结，低压侧又无电源，系统零序阻抗（它与系统的高压中性点接地有关）不影响变压器低压侧单相短路电流。三相短路电流又与零序阻抗无关。所以，对于dyn11联结而言，不论在低压侧发生单相短路，还是三相短路，短路电流与系统的高压侧中性点接地方式无关。还有，dyn11联结变压器的单相短路电流与三相短路电流近似相等，这对选择熔丝是有利的。而yyn0联结变压器的零序阻抗大于正序阻抗和负序阻抗，单相短路电流要小于三相短路电流，在选择熔丝方面较为复杂。据JGJ／T16－1992《民用建筑电气设计规范》规定，‘具有下列情况只一者，宜选用联结为dyn11的变压器：1）三相不平衡负载超过每相额定功率15％以上者。2）需要提高单相短路电流值，确保低压单相接地保护装置动作灵敏度者。3）需要限制三次谐波含量者“。近年来，由于家用电器．电子设备使用增多，城市电网高层建筑增加，相应要求提高安全性，并且三相负载不平衡增加，原来yyn0联结往往难于适应要求，而改用dyn11联结来供电，尤其是组合式变压器选用此联结较多。
|
