移向变压器
因为线圈可以使得交流电电压和电流发生时间上的滞后，经过变压器后，产生的电流再感生出来的电压就和原来输入的电压相位不同了，根据变压器接线方式的不同，可以获得想要偏移的相位，就这么简单。

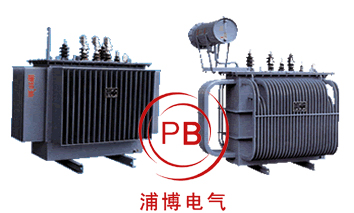

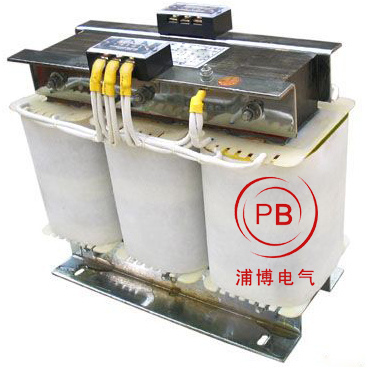

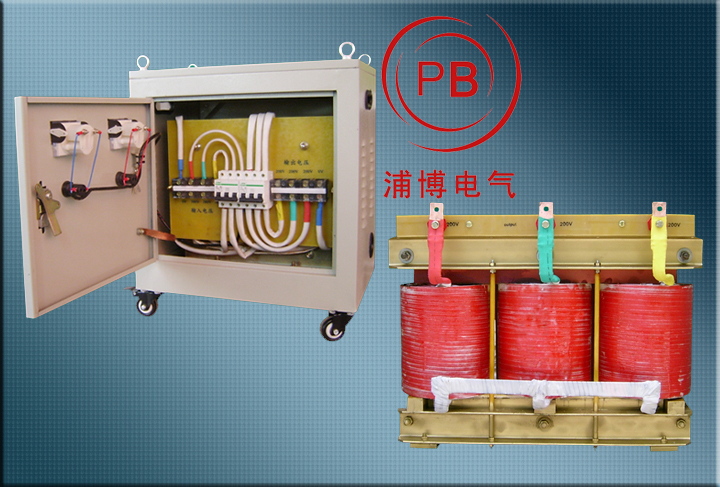

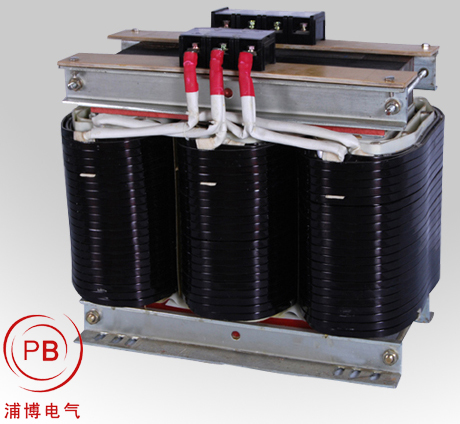

干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路 。机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。用于改变输入输出相位角的干式变压器.
要说移相的话，很多连接方法都可以实现移相，Z型连接也一样，不一定要用移相变压器，只是这些方法所移动的相位都是30度的整数倍罢了。 一般所指的移相变压器主要有两种： 1:一绕组星型连接，另一绕组延边三角形连接; 2:一绕组三角形连接，另一绕组延边三角形连接； 通过延边三角形，就可以使得第二绕组的电压相位可以和第一绕组电压相位成任意角度。

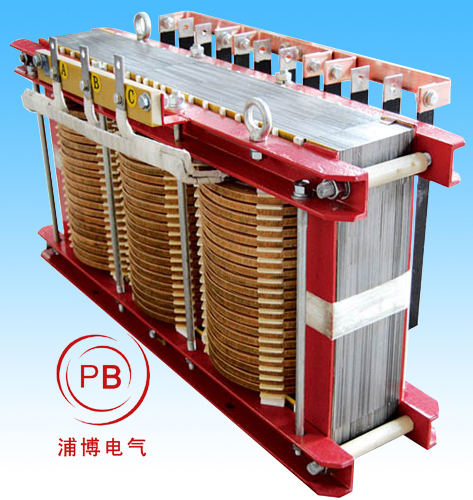

整流变压器采用二次侧延边三角形移相 12脉波以上的整流变压器，需要使用移相技术，移相的目的是使整流变压器二次绕组的同名端线电压之间有一个相位移，移相分为一次侧和二次侧移相，二次侧移相比较简单（本文的整流变压器采用二次侧移相），仅采用一台变压器，将二次侧分为多绕组形式，每个绕组采用延边三角形移相。根据高压变频器容量的大小及电压的等级不同，整流脉波数分为18脉波、24脉波、30脉波、36脉波，对于18脉波的整流变压器，其二次侧有3个移相组，移相角为+20°、0°、-20°，各移相组的角差为20°；对于24脉波的整流变压器，其二次侧有4个移相组，移相角为+22.5°、+7.5°、-7.5°、-22.5°，各移相组的角差15°；对于30脉波的整流变压器，其二次侧有5个移相组，移相角为+24°、+12°、0°、-12°、-24°，各移相组的角差为12°；对于36脉波的整流变压器，其二次侧有6个移相组，移相角分别为+25°、+15°、+5°、-5°、-15°、-25°，各移相组的角差为10°。如附表所示。 附表 整流变压器的整流脉波数和移相角差 延边三角形联接方式分为正序联结和反序（逆序）联结，由于正序联结时，其移相角是顺时针方式，称为负角度；反序联结时，其移相角是逆时针方式，称为正角度。而无论是正序联结还是反序联结，纯三角形时，均作为0°，可将正序联结称为-0°，反序联结称为+0°，联结方式及移相见附图。 附图 正、反序的联结方式 4 系列产品的发展状况 多绕组移相整流变压器作为一种新的变压器产品，应市场需求而诞生，并且发展很快。上海昊德电气有限公司从2004年开始研发该系列产品，目前已生产300多台，为国内外知名的高压变频器生产厂家的300多套变频器配套，最早的产品已经运行2年以上。单台容量为300kva～4300kva，电压等级有3、6、10kv，移相组数有9、15、18、21、24、27、30，形式各不相同，结构也有差异。现在，有十几家国内外变频器公司与上海昊德电气有限公司在进行合作，上海昊德公司每月的多绕组移相整流变压器订单在40台左右。 5 结束语 多绕组移相整流变压器作为高压变频器配套元件，其容量范围从300kva～6000kva，电压等级从3kv～10kv。由于该类变压器的特殊使用条件，其性能参数和温升计算方面均有特殊性，尤其是其一、二次阻抗的设计计算，直接关系到谐波含量的多少，是关键技术所在。随着高压变频器的应用日趋成熟，这类整流变压器将会形成系列产品，并得到更深入的研究。
|
