铁芯常用的变压器铁芯一般都是用硅钢片制做的。硅钢是一种含硅（硅也称矽）的钢，其含硅量在0．8～4．8%。由硅钢做变压器的铁芯，是因为硅钢本身是一种导磁能力很强的磁性物质，在通电线圈中，它可以产生较大的磁感应强度，从而可以使变压器的体积缩小。
目 录
1变压器铁芯的作用
2变压器铁芯的分类
2.1 壳式和芯式铁芯2.2 单相和三相铁芯2.3 立体式和平面式2.4 叠铁芯和卷铁芯1变压器铁芯的作用实际的变压器总是在交流状态下工作，功率损耗不仅在线圈的电阻上，也产生在交变电流磁化下的铁芯中。通常把铁芯中的功率损耗叫“铁损”，铁损由两个原因造成，一个是“磁滞损耗”，一个是“涡流损耗”。
磁滞损耗是铁芯在磁化过程中，由于存在磁滞现象而产生的铁损，这种损耗的大小与材料的磁滞回线所包围的面积大小成正比。硅钢的磁滞回线狭小，用它做变压器的铁芯磁滞损耗较小，可使其发热程度大大减小。
既然硅钢有上述优点，为什么不用整块的硅钢做铁芯，还要把它加工成片状呢？
这是因为片状铁芯可以减小另外一种铁损——“涡流损耗”。变压器工作时，线圈中有交变电流，它产生的磁通当然是交变的。这个变化的磁通在铁芯中产生感应电流。铁芯中产生的感应电流，在垂直于磁通方向的平面内环流着，所以叫涡流。涡流损耗同样使铁芯发热。为了减小涡流损耗，变压器的铁芯用彼此绝缘的硅钢片叠成，使涡流在狭长形的回路中，通过较小的截面，以增大涡流通路上的电阻；同时，硅钢中的硅使材料的电阻率增大，也起到减小涡流的作用。
用做变压器的铁芯，一般选用0．35mm厚的冷轧硅钢片，按所需铁芯的尺寸，将它裁成长形片，然后交叠成“日”字形或“口”字形。从道理上讲，若为减小涡流，硅钢片厚度越薄，拼接的片条越狭窄，效果越好。这不但减小了涡流损耗，降低了温升，还能节省硅钢片的用料。但实际上制作硅钢片铁芯时。并不单从上述的一面有利因素出发，因为那样制作铁芯，要大大增加工时，还减小了铁芯的有效截面。所以，用硅钢片制作变压器铁芯时，要从具体情况出发，权衡利弊，选择******尺寸。
变压器是根据电磁感应的原理制成的.在在闭合的铁芯柱上面绕有两个绕组,一个原绕组,和一个副绕组.当原绕组加上交流电源电压时.原饶组流有交变电流,而建立磁势,在磁势的作用下铁芯中便产生交变主磁通,主磁通在铁芯中同时穿过,{交链]一.二次绕组而闭合由于电磁感应作用分别在一、二次绕组产生感应电动势，至于为什么它可以升压和降压呢？那就需要用楞次定律来解释了，感应电流产生的磁通，总阻碍原磁通的变化，当原磁通增加时感应电流的产生的磁通与与原磁通相反, 就是说二次绕组所产生 的感应磁通与原绕组所产生的主磁通相反，所以二次绕组就出现了低等级的交变电压所以铁芯是变压器的磁路部，绕组是变压器的电路部分.
2变压器铁芯的分类壳式和芯式铁芯
铁芯中套绕组的部分称为“心柱

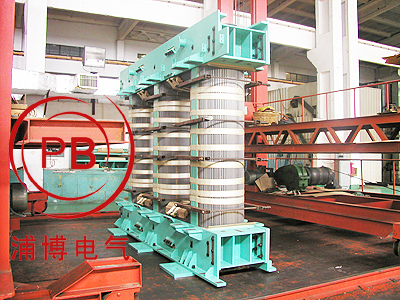

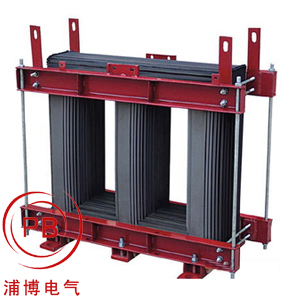

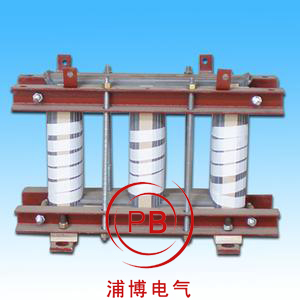

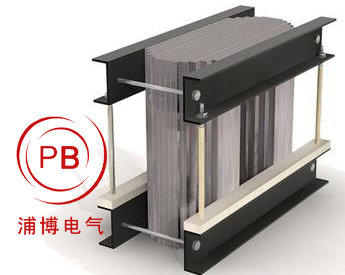

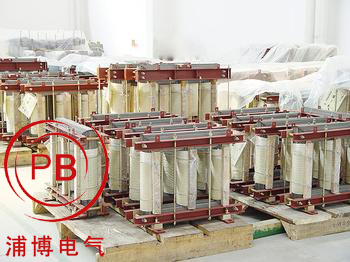

变压器铁芯
”，不套绕组只起磁路作用的部分称为“铁轭”。凡铁芯包围了绕组就称为壳式；凡绕组包围心柱的称为芯式。壳式和芯式各有特色，但是由铁芯就够所决定的变压器制造工艺却大有区别，一旦选用了某种结构就很难转而产生一种结构。我国大多变压器铁芯采用叠积芯式。
单相和三相铁芯
单相铁芯有单项两柱式叠铁芯。单相单柱旁轭式四柱铁芯、单相双柱式叠铁芯、单相辐射式叠铁芯共五种；三相铁芯有三相柱式叠铁芯、三相旁轭式五柱铁芯、三相双框式叠铁芯、三相电抗器叠铁芯共四种。
立体式和平面式
立体式的心柱和铁轭不在一个平面内，有辐射式、渐开线式、对称式，因磁通分布比较均匀，可降低损耗；平面式的心柱和铁轭在同一平面内，机械强度高，工艺性好。
叠铁芯和卷铁芯
一般均为叠铁芯，由铁芯叠装而成。卷铁芯的形式较多。渐开线铁芯的心柱与铁轭之间气隙较大，影响空载电流，所以容量不能做的太小；但因漏磁通垂直进入铁芯片平面，影响附加损耗，所以片宽不宜过大，即容量不能太大。
铁心主要由铁芯本体、紧固件和绝缘件组成：
①铁芯本体、磁导体、由电工钢片制成。
②紧固件、夹件、螺杆、玻璃绑扎带、刚绑扎带和垫块等。
③绝缘件、夹件绝缘、绝缘管和绝缘垫、接地片和垫脚等。[1]
|
