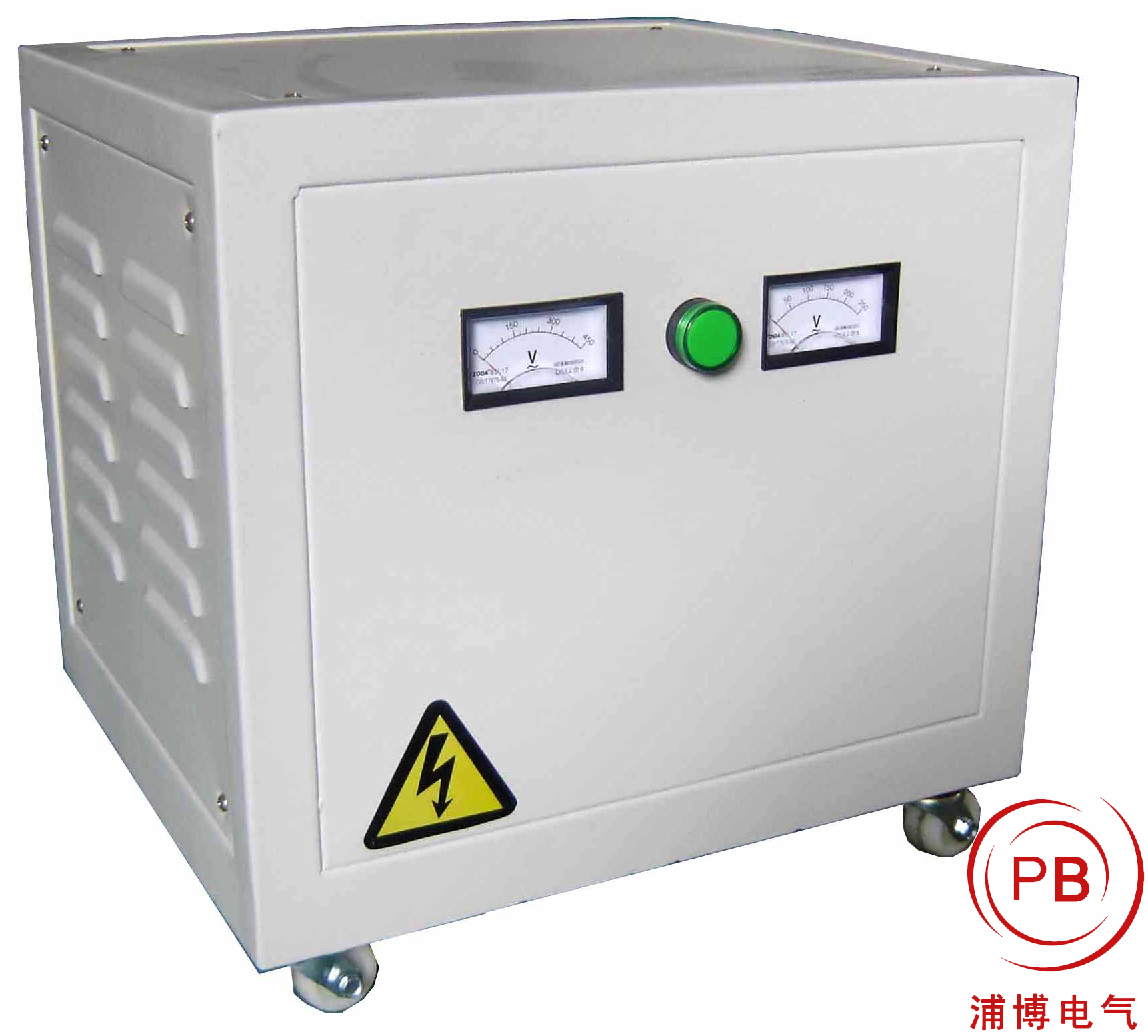

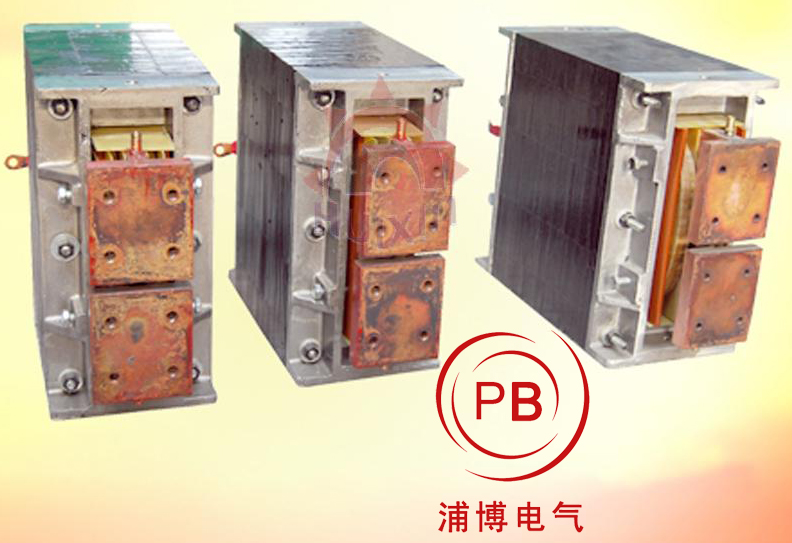

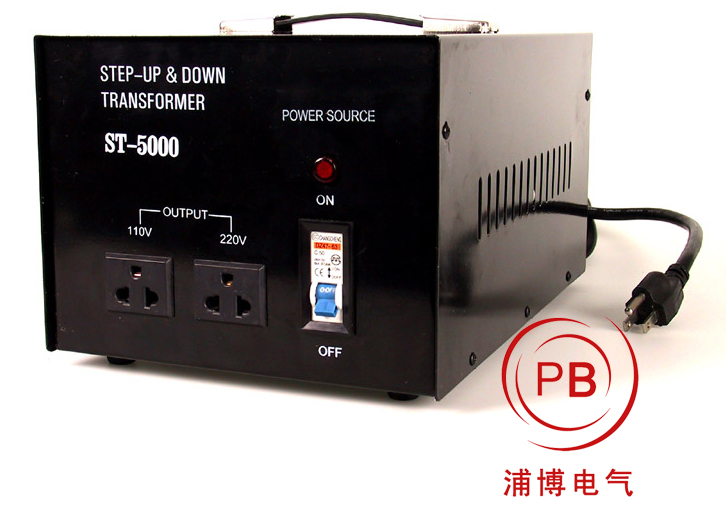

商品名称: 交流变压器
市场售价: ¥108,160.00
会员价格: ¥108,060.00
商品描述: 交流变压器
购买数量:



详细信息

[biàn yā qì] 变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。按用途可以分为:配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等。

 目 录

1简介

2变压器的养护

3制造工艺

4产量

5基本组成

6工作原理

7特种变压器

8技术参数

9产品执行标准

10使用条件

10.1 电压比10.2 效率

11主要分类

12绕制材料

13干燥处理

13.1 感应加热法13.2 热风干燥法14常见故障

14.1 变压器的渗漏原因14.2 故障分析解决方案15检查规定

16操作规程

16.1 岗位安全职责16.2 岗位任职条件16.3 上岗作业准备16.4 安全操作规程16.5 其他注意事项17移相方法

18绝缘等级

19主要区别

20运行维护

21日常保养

22基本构成

23各种保护

23.1 综合保护23.2 差动保护23.3 保护装置1简介变压器在电器设备和无线电路中,变压器常用作升降电压、匹配阻抗,安全隔离等。在发电机中,不管是线圈运动通过磁场或磁场运动通过固定线圈,均能在线圈中感应电势,此两种情况,磁通的值均不变,但与线圈相交链的磁通数量却有变动,这是互感应的原理。变压器就是一种利用电磁互感应,变换电压,电流和阻抗的器件。变压器的最基本形式,包括两组绕有导线之线圈,并且彼此以电感方式称合一起。随着变压器行业的不断发展,越来越多的企业进入变压器行业,也有很多企业脱颖而出,例如浦博变压器始创于21世纪初由合资股份组建一家专业致力变压器、电抗器、滤波器等研发、生产厂家,经过近十年发展现已成为行业为数不多先进技术引领者和开拓者。主要产品有:变压器系列(单相、三相电源变压器、单相及三相自耦变压器,机床控制变压器,启动自耦变压器,节能变压器,斯考特变压器,三相变单相,单相变三相,UPS变压器等非标变压器)、电抗器系列(变频器用输入、输出电抗器、直流平波电抗器、串并联电抗器,滤波电抗器,空心电抗器等)、 滤波器系列(变频器专用输入滤波器、输出滤波器,正弦波滤波器) 产品广泛用电力,冶金,纺织,机械,风电,钢铁等行业,深受客户好评。当一交流电流(具有某一已知频率)流于其中之一组线圈时,于另一组线圈中将感应出具有相同频率之交流电压,而感应的电压大小取决于两线圈耦合及磁交链之程度。一般指连接交流电源的线圈称之为一次线圈;而跨于此线圈的电压称之为一次电压。在二次线圈的感应电压可能大于或小于一次电压,是由一次线圈与二次线圈间的匝数比所决定的。因此,变压器区分为升压与降压变压器两种。

大部分的变压器均有固定的铁芯,其上绕有一次与二次的线圈。 基于铁材的高导磁性,大部分磁通量局限在铁芯里,因此,两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中,线圈与铁芯二者间紧密地结合,其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此,变压器之匝数比,一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能,使得变压器已成为现代化电力系统之一重要附属物,提升输电电压使得长途输送电力更为经济,至于降压变压器,它使得电力运用方面更加多元化,可以这样说,没有变压器,工业实无法达到发展的现状。

变压器又有其做试验而用的,称之为试验变压器,分别可以分为充气式,油浸式,干式等试验变压器,是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备,通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验。

2变压器的养护1、防止变压器过载运行:如果长期过载运行,会引起线圈发热,使绝缘逐渐老化,匣间短路、相间短路或对地短路及油的分解;

2、防止变压器铁芯绝缘老化损坏:铁芯绝缘老化或夹紧螺栓套管损坏,会使铁芯产生很大的涡流,铁芯长期发热造成绝缘老化;

3、防止检修不慎破坏绝缘:变压器检修吊芯时,应注意保护线圈或绝缘套管,如果发现有擦破损伤,及时处理。

3制造工艺变压器是鸣远变压器铁芯采用优质低损耗冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、叠片整齐美观,损耗小,线圈采用优质绝缘导线,经专用机器绕制成圆形,矩形等形状,具有绕制紧实,排列整齐,平整度好,外形美观。五金夹件经过防腐处理,变压器整体经预烘-真空浸漆-热烘固化等流程,使变压器线圈及铁芯牢固成为一个整体,大大减小了运行时的噪音,提高变压器的绝缘性能。

4产量随着中国经济持续健康高速发展,电力需求持续快速增长。2011年全国全社会用电量4.69万亿千瓦时,比上年增长11.7%,消费需求依然旺盛。人均用电量3483千瓦时,比上年增加351千瓦时,超过世界平均水平。

中国电力建设的迅猛发展带动了中国变压器制造行业的发展。2011年,全国变压器的产量达14.3亿千伏安,同比增长6.86%2011年,中国变压器制造行业规模以上(主营业务收入2000万元以上)企业有1461;实现销售额2901.40亿元,实现利润总额166.08亿元,资产规模为2638.40亿元,产品销售利润为339.72亿元。

中国变压器行业竞争激烈,外资跨国公司抢占了很大市场份额,国内变压器制造企业数量也在快速增长。中低端变压器市场竞争激烈,具备220KV变压器生产能力的企业有20余家,具备110KV变压器产品生产能力的企业有100余家。而生产500KV等级以上变压器企业通过技术和产能构筑了很高的进入壁垒,市场格局趋于稳定。

根据规划,国家电网“十二五”期间将投资约2.55万亿用于电网建设,相比“十一五”期间的1.5万亿元,“十二五”电网投资额同比提升了68%。细分来看,2.55万亿中将有5000亿用于特高压电网投资,5000亿用于配电网投资,另外约1.55万亿用于其他电压等级的电网线路投资。

在特高压电网投资中,特高压交流的投资额约为2700亿元。特高压交流的主要设备包括特高压变压器、电抗器、GIS组合开关、互感器等设备。在特高压投资中,设备投资约占45%,其中变压器(含电抗器)占设备投资约30%,由此测算,“十二五”期间,变压器(含电抗器)的市场容量超过360亿[1]元。

5基本组成变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。

6工作原理变压器是变换交流电压、交变电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流)。

7特种变压器三相变单相变压器

三相输入变成一个单相输出的变压器,该变压器******一相电流是另外其中一相电流的2倍。它能使单相220V负载电流降低40%;单相380V负载电流******一相电流相同,而另外两相是******一相电流50%。它比三相隔离变压器器成本高。广泛用于工矿企业特定负载的场合中,解决三相电流严重不平衡的问题。

2. 斯考特变压器

斯考特联结的变压器通常是由二个单相变压器组成。将一台变压器的高压绕组的末端连结在另一高压绕组的中央,便可组成“T”形接的三相高压绕组。每个低压绕组均是单相绕组,它们之间没有电的联系。它们的电压和电流与普通变压器相同,单每个高压绕组和电流却与普通变压器不同。常用于铁路、冶金、电焊等需要两个单相负载的场合。

3. 单相变三相变压器

利用“铁磁谐振”原理,将单相电转换成对称的三相电源,在很宽的负荷变化范围内,可以保持电压的不对称度小于5%,其效率可达90%左右,且具有一定的稳压特性;电压和电流的波形略有畸变,但仍然接近正弦波,特别适合小负载,较长距离的农村供电使用。

8技术参数初级电压: 440V/415V/380V/220V/200V(客户指定)

次级电压:380V/220V/200V/110V/100V/36V/24V/12V/6.3V/3.6V(客户指定)

工作频率:50/60Hz

绝缘等级: T40/B(130);T40/F(155); T40/H(180)@50Hz&额定电流

抗电强度:P-S 2500V/1min无击穿及闪络

P-E 2500V/1min无击穿及闪络

绝缘电阻:≥100MΩ

冷却方式:空气自冷(风冷)

联结方式:Y/Y Y/△ △/Y 客户指定

温升限值:铁芯不超过80K(温度计法),线圈温升不超过80K(铂电阻法)。

工作噪音:小于60dB(与变压器水平距离点1米处)

9产品执行标准GB10228-2008《干式电力变压器技术参数及要求》

GB6450-1986《干式电力变压器》 (IEC-726-19

GB/T17211-1998《干式电力变压器负载导则》

VDE0550\IEC204-1\GB5226-85\JB5555-2001(控制变压器)

10使用条件1. 海拔高度不超过1000m;(1000米以上特殊定制)

2. 最高环境温度不大于+40℃,最高月平均不大于+30℃,年平均气温不大于+20℃,最低气温-5℃;

3. 空气相对湿度不大于95%

4. 环境空气中不含有腐蚀金属和破坏绝缘的有害气体或尘埃,使用中不能使变压器受到水、雨雪的侵蚀;

5. 无剧烈震动和冲击振动的地方。

电压比

变压器两组线圈圈数分别为N1N2N1为初级,N2为次级。

  变压器(图4

在初级线圈上加一交流电压,在次级线圈两端就会产生感应电动势.N2>N1时,其感应电动势要比初级所加的电压还要高,这种变压器称为升压变压器:当N2时,其感应电动势低于初级电压,这种变压器称为降压变压器。初级次级电压和线圈圈数间具有下列关系:

U1/U2=N1/N2

式中n称为电压比(圈数比),当n>1时,则N1>N2U1>U2,该变压器为降压变压器。反之则为升压变压器.

另有电流之比I1/I2=N2/N1

电功率P1=P2

注意:上面的式子,只在理想变压器只有一个副线圈时成立。当有两个副线圈时,P1=P2+P3U1/N1=U2/N2=U3/N3,电流则须利用电功率的关系式去求,有多个时,依此类推。

效率

在额定功率时,变压器的输出功率和输入功率的比值,叫做变压器的效率,即:

η=(P2÷P1)x100%

式中,η为变压器的效率;P1为输入功率,P2为输出功率。

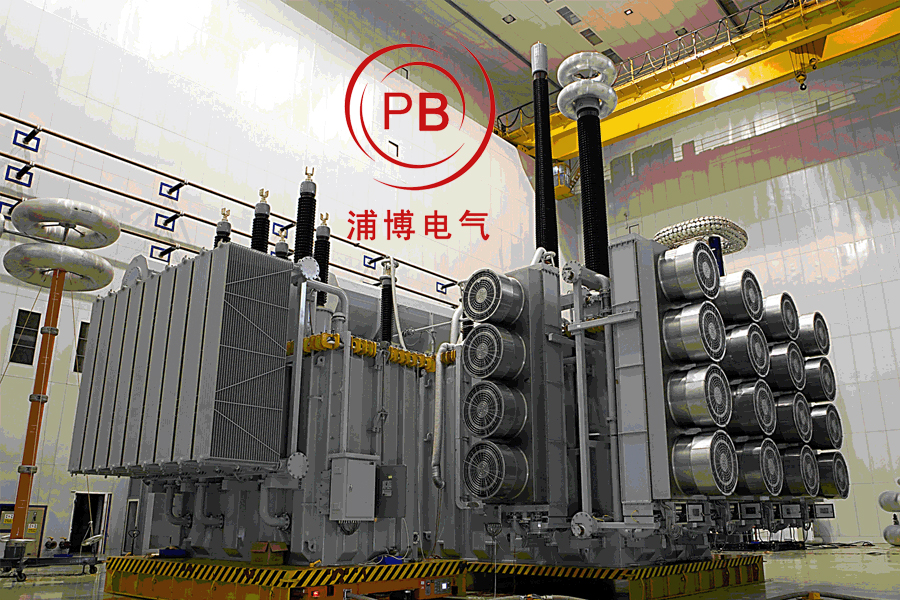

  大功率高压配电变压器

当变压器的输出功率P2等于输入功率P1时,效率η等于100%,变压器将不产生任何损耗。但实际上这种变压器是没有的。变压器传输电能时总要产生损耗,这种损耗主要有铜损和铁损。

铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时,一部分电能就转变为热能而损耗。由于线圈一般都由带绝缘的铜线缠绕而成,因此称为铜损。

变压器的铁损包括两个方面:一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。另一是涡流损耗,当变压器工作时,铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。涡流的存在使铁芯发热,消耗能量,这种损耗称为涡流损耗。

变压器的效率与变压器的功率等级有密切关系,通常功率越大,损耗与输出功率就越小,效率也就越高。反之,功率越小,效率也就越低。

11主要分类一般常用变压器的分类可归纳如下:

1、按相数分:

1)单相变压器:用于单相负荷和三相变压器组。

2)三相变压器:用于三相系统的升、降电压。

2、按冷却方式分:

1)干式变压器:依靠空气对流进行自然冷却或增加风机冷却,多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。

2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

3、按用途分:

1)电力变压器:用于输配电系统的升、降电压。

2)仪用变压器:如电压互感器、电流互感器、用于测量仪表和继电保护装置。

3)试验变压器:能产生高压,对电气设备进行高压试验。

4)特种变压器:如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。

4、按绕组形式分:

1)双绕组变压器:用于连接电力系统

  箱式变压器

中的两个电压等级。

2)三绕组变压器:一般用于电力系统区域变电站中,连接三个电压等级。

3)自耦变电器:用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。

5、按铁芯形式分:

1)芯式变压器:用于高压的电力变压器。

2)非晶合金变压器:非晶合金铁芯变压器是用新型导磁材料,空载电流下降约80%,是节能效果较理想的配电变压器,特别适用于农村电网和发展中地区等负载率较低地方。

3)壳式变压器:用于大电流的特殊变压器,如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。

12绕制材料要绕制一个变压器我们必须对与变压器有关的材料要有一定的认识,为此这里我就介绍一下这方面的知识。

1、铁芯材料

变压器使用的铁芯材料是铁片中加入硅能降低钢片的导电性,增加电阻率,它可减少涡流,使其损耗减少。我们通常称为加了硅的钢片为硅钢片,变压器的质量所用的硅钢片的质量有很大的关系,硅钢片的质量通常用磁通密度B来表示,一般黑铁片的B值为6000-8000、低硅片为9000-11000,高硅片为12000-16000

2、绕制变压器通常用的材料

漆包线,纱包线,丝包线纸包线,最常用的漆包线。对于导线的要求,是导电性能好,绝缘漆层有足够耐热性能,并且要有一定的耐腐蚀能力。一般情况下最好用QZ型号的高强度的聚脂漆包线。

3、绝缘材料

在绕制变压器中,线圈框架层间的隔离、绕阻间的隔离,均要使用绝缘材料,一般的变压器框架材料可用酚醛纸板制作,环氧板,或纸板。层间可用聚脂薄膜,电话纸,6520复合纸等作隔离,绕阻间可用黄腊布,或亚胺膜作隔离。

4、浸渍材料

变压器绕制好后,还要过最后一道工序,就是浸渍绝缘漆,它能增强变压器的机械强度、提高绝缘性能、延长使用寿命,一般情况下,可采用甲酚清漆作为浸渍材料 或1032绝缘漆,树脂漆。

13干燥处理感应加热法

这种方法是将器身放在油箱内,外绕组线圈通以工频电流,利用油箱壁中涡流损耗的发热来干燥。此时箱壁的温度不应超过115~120℃,器身温度不应超过90~95℃。为了缠绕线圈的方便,尽可能使线圈的匝数少些或电流小些,一般电流选150A,导线可有用35~50mm2的导线。油箱壁上可垫石棉条多根,导线绕在石棉条上。

热风干燥法

这种方法是将器身放在干燥室内通热风进行干燥。进口热风温度应逐渐上升,最高温度不应超过95℃,在热风进口处应装设过滤器以防止火星和灰尘进人。热风不要直接吹向器身,尽可能从器身下面均匀地吹向各个方向,使潮气由箱盖通气孔放出。

14常见故障变压器的渗漏是变压器故障的常见问题,特别是一些运行年限已久的变压器更为普遍,轻者污染设备外表影响美观,重者威胁设备安全运行甚至人员生命,变压器的渗漏包括进出空气(正常经吸湿器进入的空气除外和渗漏油。

变压器的渗漏原因

造成渗漏的原因主要有两个方面:一方面是在变压器设计及制造工艺过程中潜伏下来的;另一方面是由于变压器的安装和维护不当引起的。变压器主要渗漏部位经常出现在散热器接口、平面碟阀帽子、套管、瓷瓶、焊缝、砂眼、法兰等部位。

1、进出空气

进出空气是一种看不见的渗漏形式。例如套管头部、储油柜的隔膜、安全气道的玻璃、焊缝砂眼以及钢材夹砂等部位的进出空气都是看不见的。多年来,电力系统的主要恶性事故大多是绕组的烧伤事故和因变压器低压出口短路对器身的严重损坏。

2、渗漏油的分类

变压器的渗漏油可分为内漏和外漏两种,而外漏又可分为焊缝渗漏和密封面渗漏两种。

1)内漏:内漏最普遍的就是充油套管中的油以及有载调压装置切换开关油室的油向变压器本体渗漏。

2)外漏:外漏分为焊缝渗漏和密封面渗漏两种:

焊缝渗漏:焊缝渗漏是由于钢板焊接部位存在砂眼所造成的。

密封面渗漏:密封面渗漏情况比较复杂,要具体问题具体分析。在变压器大修或安装过程中应把防止密封面渗漏作为一项重要工作。

故障分析解决方案

1、焊接处渗漏油

主要是焊接质量不良,存在虚焊,脱焊,焊缝中存在针孔,砂眼等缺陷,变压器出厂时因有焊药和油漆覆盖,运行后隐患便暴露出来,另外由于电磁振动会使焊接振裂,造成渗漏。对于已经出现渗漏现象的,首先找出渗漏点,不可遗漏。针对渗漏严重部位可采用扁铲或尖冲子等金属工具将渗漏点铆死,控制渗漏量后将治理表面清理干净,多采用高分子复合材料进行固化,固化后即可达到长期治理渗漏的目的。

2、密封件渗漏油

密封不良原因,通常箱沿与箱盖的密封是采用耐油橡胶棒或橡胶垫密封的,如果其接头处处理不好会造成渗漏油故障,有的是用塑料带绑扎,有的直接将两个端头压在一起,由于安装时滚动,接口不能被压牢,起不到密封作用,仍是渗漏油。可用福世蓝材料进行粘接,使接头形成整体,渗漏油现象得到很大的控制;若操作方便,也可以同时将金属壳体进行粘接,达到渗漏治理目的。

3、法兰连接处渗漏油

法兰表面不平,紧固螺栓松动,安装工艺不正确,使螺栓紧固不好,而造成渗漏油。先将松动的螺栓进行紧固后,对法兰实施密封处理,并针对可能渗漏的螺栓也进行处理,达到完全治理目的。对松动的螺栓进行紧固,必须严格按照操作工艺进行操作。

4、铸铁件渗漏油

渗漏油主要原因是铸铁件有砂眼及裂纹所致。针对裂纹渗漏,钻止裂孔是消除应力避免延伸的******方法。治理时可根据裂纹的情况,在漏点上打入铅丝或用手锤铆死。然后用丙酮将渗漏点清洗干净,用材料进行密封。铸造砂眼可直接用材料进行密封。

5、螺栓或管子螺纹渗漏油

出厂时加工粗糙,密封不良,变压器密封一段时间后便产生渗漏油故障。采用高分子材料将螺栓进行密封处理,达到治理渗漏的目的。另一种办法是将螺栓(螺母)旋出,表面涂抹福世蓝脱模剂后,再在表面涂抹材料后进行紧固,固化后即可达到治理目的。

6、散热器渗漏油

散热器的散热管通常是用有缝钢管压扁后经冲压制成在散热管弯曲部分和焊接部分常产生渗漏油,这是因为冲压散热管时,管的外壁受张力,其内壁受压力,存在残余应力所致。将散热器上下平板阀门(蝶阀)关闭,使散热器中油与箱体内油隔断,降低压力及渗漏量。确定渗漏部位后进行适当的表面处理,然后采用福世蓝材料进行密封治理。

7、瓷瓶及玻璃油标渗漏油

通常是因为安装不当或密封失效所制。高分子复合材料可以很好的将金属、陶瓷、玻璃等材质进行粘接,从而达到渗漏油的根本治理。

15检查规定1、日常巡视每天应至少一次,

  油浸式电力变压器

夜间巡视每周应至少一次。

2、下列情况应增加巡视检查次数:

1)首次投运或检修、改造后投运72h内;

2)气象突变(如雷雨、大风、大雾、大雪、冰雹、寒潮等)时;

3)高温季节、高峰负载期间;

4)变压器过载运行时。

3、变压器日常巡视检查应包括以下内容:

1)油温应正常,应无渗油、漏油,储油柜油位应与温度相对应;

2)套管油位应正常,套管外部应无破损裂纹、无严重油污、无放电痕迹及其它异常现象;

3)变压器音响应正常;

4)散热器各部位手感温度应相近,散热附件工作应正常;

5)吸湿器应完好,吸附剂应干燥;

6)引线接头、电缆、母线应无发热迹象;

7)压力释放器、安全气道及防爆膜应完好无损;

8)分接开关的分接位置及电源指示应正常;

9)气体继电器内应无气体;

10)各控制箱和二次端子箱应关严,无受潮;

11)干式变压器的外表应无积污;

12)变压器室不漏水,门、窗、照明应完好,通风良好,温度正常;

13)变压器外壳及各部件应保持清洁。

16操作规程岗位安全职责

1.负责电力变压器安装前的检查和保养,并做好检查和保养的记录。

2.负责安装过程中的变压器的完好无损。

3.严格按安全技术交底和操作规程实施作业。[2]岗位任职条件

1.接受过专门的专业安全技术及技能培训。

2.有统一配发的变配电设备安装上岗证,持证上岗。

上岗作业准备

1.接受安全技术交底,清楚其内容,具体包括:变压器的安装高度、一次高压引下线、二次出线、配电箱安装等。

2.施工前,检查电力变压器规格型号是否满足设计要求。

3.施工前,施工负责人必须亲自检查现场布置情况,作业人员应认真检查各自操作项目的现场布置情况。

安全操作规程

1.大型油浸变压器安装前必须依据安装使用说明书编写安全施工措施。

2.充氮变压器未经充分排氮(其气体含氧密度>18%),严禁工作人员入内。充氮变压器注油时,任何人不得在排气孔处停留。

3大型油浸变压器在放油及滤油过程中,外壳及各侧绕组必须可靠接地。

4.变压器吊芯检查时,不得将芯子叠放在油箱上,应放在事先准备好的干净支垫物上。在放松起吊绳索前,不得在芯子上进行任何工作。

5.变压器吊罩检查时,应移开外罩并放置干净垫木上,再开始芯部检查工作。吊罩时四周均应设专人监护,严禁外罩碰及芯部任何部位。

6.变压器吊芯或吊罩时必须起落平稳。

7.进行变压器内部检查时,通风和照明必须良好,并设专人监护;工作人员应穿无钮扣、无口袋的工作服、耐油防滑靴,带入的工具必须拴绳、登记、清点,严防工具及杂物遗留在器体内。

8.外罩法兰螺栓必须对称均匀地松紧。

9检查大型变压器芯子时,应搭设脚手架,严禁攀登引线木架上下。

10.储油和油处理现场必须配备足够可靠的消防器材,必须制定明确的消防责任制,场地应平整、清洁,10m范围内不得有火种及易燃易爆物品。

11.变压器附件有缺陷需要进行焊接处理时,应放尽残油,除净表面油污,运至安全地点后进行。

12.变压器引线焊接不良需在现场进行补焊时,应采取绝热和隔离措施。

13.对已充油的变压器微小渗漏允许补焊。

14.变压器的顶部应有开启的孔洞。

15.焊接部位必须在油面以下。

16.严禁火焊,应采用断续的电焊。

17.焊点周围油污应清理干净。

18.应有妥善的安全防火措施,并对参加人员进行安全技术交底。

19.变压器进行干燥前应制定安全技术措施及必要的管理制度。

20.干燥变压器使用的电源及导线应经计算,电路中应有过负荷自动切断装置及过热报警装置。

21.干燥变压器时,应根据干燥的方式,在铁芯、绕组或上层油面上装设温度计,但严禁使用水银温度计。

22.干燥变压器应设值班人员。值班人员应经常巡视各部位温度有无过热及异常情况,并作好记录。值班人员不得擅自离开干燥现场。

23.采用短路干燥时,短路线应连接牢固。采用涡流干燥时,应使用绝缘线;使用裸线时必须用低压电源,并应有可靠的绝缘措施。

24.使用外接电源进行干燥时,变压器外壳应接地。

25.使用真空热油循环进行干燥时,其外壳及各侧绕组必须可靠接地。

26.干燥变压器现场不得放置易燃物品,并应准备足够的消防器材。

其他注意事项

1.在电力变压器安装过程中,应由经验丰富的设备安装负责人现场指挥。

2.非施工人员不得进入作业区。

3.夜间施工时,作业区应有良好的照明。

17移相方法最简单的移相方法就是二次侧采用量、角联结的两个绕组,可以使整流电炉的脉波数提高一倍。

对于大功率整流设备,需要脉波数也较多,脉波数为182436等应用的日益增多,这就必须在整流变压器一次侧设置移相绕组来进行移相。移相绕组与主绕组联结方式有三种,即曲折线、六边形和延边三角形。

用于电化学行业的整流变压器的调压范围比电炉变压器要大的多,对于化工食盐电解,整流变压器调压范围通常是56%--105%,对于铝电解来说,调压范围通常是5%--105%。常用的调压方式如电炉变压器一样有变磁通调压,串联变压器调压和自耦调压器调压。

另外,由于整流元件的特性,可以在整流电炉的阀侧直接控制硅整流元件导通的相位角度,可以平滑的调整整流电压的平均值,这种调压方式称为相控调压。实现相控调压,一是采用晶阀管,二是采用自饱和电抗器,自饱和电抗器基本上是由一个铁心和两个绕组组成的,一个是工作绕组,它串联联结在整流变压器二次绕组与整流器之间,流过负载电流;另一个是直流控制绕组,是由另外的直流电源提供直流电流,其主要原理就是利用铁磁材料的非线性变化,使工作绕组电抗值有很大的变化。调节直流控制电流,即可调节相控角α,从而调节整流电压平均值。

18绝缘等级变压器的绝缘等级,并不是绝缘强度的概念,而是允许的温升的标准,即绝缘等级是指其所用绝缘材料的耐热等级,分AEBFH级。绝缘的温度等级分为AEBFH级。各绝缘等级具体允许温升标准如下:

等级 A E B F H

最高允许温度(℃) 105 120 130 155 180

绕组温升限值(K) 60 75 80 100 125

性能参考温度(℃) 80 95 100 120 145



19主要区别稳压器与变压器的区别:

稳压器与变压器是相对的,变压器是改变交流电压的装置,主要构件是初级线圈、次级线圈和铁心(磁芯)

变压器在电器设备和无线电路中,常用作升降电压、匹配阻抗,安全隔离等。

而稳压器由调压电路、控制电路、及伺服电机等组成,当输入电压或负载变化时,控制电路进行取样、比较、放大,然后驱动伺服电机转动,使调压器碳刷的位置改变,通过自动调整线圈匝数比,从而保持输出电压的稳定。容量较大的稳压器,还采用电压补偿的原理工作。

20运行维护1、防止变压器过载运行:长期过载运行,会引起线圈发热,使绝缘逐渐老化,造成匣间短路、相间短路或对地短路及油的分解。

2、保证绝缘油质量:变压器绝缘油在贮存、运输或运行维护中,若油质量差或杂质、水分过多,会降低绝缘强度。当绝缘强度降低到一定值时,变压器就会短路而引起电火花、电弧或出现危险温度。因此,运行中变压器应定期化验油质,不合格的油应及时更换。 把安全工程师站点加入收藏夹

3、防止变压器铁芯绝缘老化损坏:铁芯绝缘老化或夹紧螺栓套管损坏,使铁芯产生很大的涡流,引起铁芯长期发热造成绝缘老化。

4、防止检修不慎破坏绝缘:变压器检修吊芯时,注意保护线圈或绝缘套管,如果发现有擦破损伤,应及时处理。

5、保证导线接触良好:线圈内部接头接触不良,线圈之间的连接点、引至高、低压侧套管的接点、以及分接开关上各支点接触不良,会产生局部过热,破坏绝缘,发生短路或断路。此时所产生的高温电弧会使绝缘油分解,产生大量气体,变压器内压力加。当压力超过瓦斯断电器保护定值而不跳闸时,会发生爆炸。

6、防止电击:电力变压器的电源一般通过架空线而来,而架空线很容易遭受雷击,变压器会因击穿绝缘而烧毁。

7、短路保护要可靠:变压器线圈或负载发生短路,变压器将承受相当大的短路电流,如果保护系统失灵或保护定值过大,就有可能烧毁变压器。为此,必须安装可靠的短路保护装置。

8、保持良好的接地:对于采用保护接零的低压系统,(考试.大)变压器低压侧中性点要直接接地当三相负载不平衡时,零线上会出现电流。当这一电流过大而接触电阻又较大时,接地点就会出现高温,引燃周围的可燃物质。

9、防止超温:变压器运行时应监视温度的变化。如果变压器线圈导线是A级绝缘,其绝缘体以纸和棉纱为主,温度的高低对绝缘和使用寿命的影响很大,温度每升高8℃,绝缘寿命要减少50%左右。变压器在正常温度(90 ℃)下运行,寿命约20年;若温度升至105℃,则寿命为75温度升至120℃,寿命仅为两年。所以变压器运行时,一定要保持良好的通风和冷却,必要时可采取强制通风,以达到降低变压器温升的目的。

21日常保养一、允许温度

变压器运行时,它的线圈和铁芯产生铜损和铁损,这些损耗变为热能,使变压器的铁芯和线圈温度上升。若温度长时间超过允许值会使绝缘渐渐失去机 械弹性而使绝缘老化。

变压器运行时各部分的温度是不相同的,线圈的温度最高,其次是铁芯的温度,绝缘油温度低于线圈和铁芯的温度。变压器的上部油温高于下部油温。变压器运行中的允许温度按上层油温来检查。对于级绝缘的变压器在正常运行中,当周围空气温度最高为400C 时,变压器绕组的极限工作温度是1050C。由于绕组的温度比油温度高 100C,为防止油质劣化,规定变压器上层油温最高不超过950C,而在正常情况下,为防止绝缘油过速氧化,上层油温不应超过850C。对于采用强迫油循环水冷却和风冷的变压器,上层油温不宜经常超过750C

二、允许温升

只监视变压器运行中的上层油温,还不能保证变压器的安全运行,还必须 监视上层油温与冷却空气的温差—即温升。变压器温度与周围空气温度的差值,称为变压器的温升。对级绝缘的变压器,当周围最高温度为400C 时,国家 标准规定绕组的温升650C,上层油温的允许温升为550C。只要变压器温升不超 过规定值,就能保证变压器在额定负荷下规定的运行年限内安全运行。(变压器在正常运行时带额定负荷可连续运行20 年)

三、合理容量

在正常运行时,应使变压器承受的用电负荷在变压器额定容量的7590% 左右。

四、变压器低压******不平衡电流不得超过额定值的25%;变压器电源电压变化允许范围为额定电压的正负5%

如果超过这一范围应采用分接开关进行调整,使电压达到规定范围。通常是改变一次绕组分接抽头的位置实现调压的,连接及切换分接抽头位置的装置叫分接开关,它是通过改变变压器高压绕组的匝数来调整 变比的。电压低对变压器本身无影响,只降低一些出力,但对用电设备有影响;电压增高,磁通增加,铁芯饱和,铁芯损耗增加,变压器温度升高。

五、过负荷

过负荷分正常过负荷和事故过负荷两种情况。正常过负荷是在正常供电情况下,用户用电量增加而引起的。它将使变压器温度升高,导致变压器绝缘加速老化,使用寿命降低,因此,一般情况下不允许过负荷运行。特殊情况变压器可在短时间内过负荷运行,但在冬季不得超过额定负荷30%,夏季不得超过额 定负荷的15%。此外,应根据变压器的温升与制造厂规定来确定变压器的过负荷能力。

当电力系统或用户变电站发生事故时,为保证对重要设备的连续供电,故允许变压器短时间过负荷运行,即事故过负荷,事故过负荷时会引起线圈温度超过允许值,因此对绝缘来讲比正常条件老化要快。但事故过负荷的机会少,在一般情况下变压器又是欠负荷运行,所以短时的过负荷致于损坏变压器的绝缘。事故过负荷的时间及倍数应根据制造厂规定执行。[3]22基本构成一个变压器通常包括:

两组或以上的线圈:以输入交流电电流与输出感应电流。[1]一圈金属芯:它把互感的磁场与线圈耦合在一起。

变压器一般运行在低频、导线围绕铁芯缠绕成绕组。虽然铁芯会造成一部分能量的损失,但这有助于将磁场限定在变压器内部,并提高效率。 电力变压器按照铁芯和绕组的结构分为芯式结构和壳式结构,以及按照磁通的分支数目(三相变压器有345个分支)分类。它们的性能各不相同。

薄片钢芯

变压器通常采用硅钢材料的铁芯作为主磁路。这样可以使线圈中磁场更加集中,变压器更加紧凑。 电力变压器的铁芯在设计的时候必须保防止达到磁路饱和,有时需要在磁路中设计一些气隙减少饱和。 实际使用的变压器铁芯采用非常薄,电阻较大的硅钢片叠压而成。 这样可以减少每层涡流带来的损耗和产生的热量。 电力变压器和音频电路有相似之处。典型分层铁芯一般为EI字母的形状,称作“EI变压器”。 这种铁芯的一个问题就是当断电之后铁芯中会保持剩磁。 当再次加电后,剩磁会造成铁芯暂时饱和。 对于一些容量超过数百瓦的变压器会造成的严重后果,如果没有采用限流电路,涌流可造成主熔断器熔断。 更严重的是,对于大型电力变压器,涌流可造成主绕组变形、损害。

实芯铁芯

在如开关电源之类的高频电路中,有时使用具有较高的磁导率和电阻率的铁磁材料粉末铁芯。 在更高的频率下,需要使用绝缘体导磁材料,常见的有各种称作铁素体的陶瓷材料。 在一些调频无线电电路中的一些变压器铁芯采用可调铁芯,来配合耦合电路达到谐振。

空气芯

卷铁芯

线圈线圈由电磁线所构成,用于环绕铁蕊,藉以通电产生磁场,或是经由磁场产生感应电流。

绝缘保护

屏蔽物

冷却剂有的变压器利用液态物质的循环进行热量的疏散。常用的液态物质为变压器油(英语:transformer oil),其主要成分为烷烃、环烷烃、芳香烃等化合物。变压器油比热容较大,它吸收热量体积膨胀上升,在管中形成循环,再通过散热装置将热量散发到空气中。 有的变压器利用气态物质(如六氟化硫)作为冷却剂。由于导热能力的限制,气体冷却剂一般应用于小容量变压器。

关于变压器油,绝大多数采用的是矿物油极少数的变压器采用的是植物油。矿物油泄露可能会对环境造成污染,而植物油污染程度就会少很多。而且植物油的闪点要比矿物油的高。所以,在将来,植物油可能会取代矿物油。[4]23各种保护综合保护

变压器综合保护专用于电力变压器中性点,以实现变压器中性点接地运行或不接地运行两种不同的运行方式;从而避免由于系统故障,引发变压器中性点电压升高造成对变压器的损害。本产品广泛应用于电力、冶金、石化、建筑、环保等领域。

差动保护

变压器的差动保护是变压器的主保护,是按循环电流原理装设的。 主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障,同时也可以用来保护变压器单相匝间短路故障。 在绕组变压器的两侧均装设电流互感器,其二次侧按循环电流法接线,即如果两侧电流互感器的同级性端都朝向母线侧,则将同级性端子相连,并在两接线之间并联接入电流继电器。在继电器线圈中流过的电流是两侧电流互感器的二次电流差,也就是说差动继电器是接在差动回路的。 从理论上讲,正常运行及外部故障时,差动回路电流为零。实际上由于两侧电流互感器的特性不可能完全一致等原因,在正常运行和外部短路时,差动回路中仍有不平衡电流Iumb流过,此时流过继电器的电流IK为 Ik=I1-I2=Iumb 要求不平衡点流应尽量的小,以确保继电器不会误动。 当变压器内部发生相间短路故障时,在差动回路中由于I2改变了方向或等于零(无电源侧),这是流过继电器的电流为I1I2之和,即 Ik=I1+I2=Iumb 能使继电器可靠动作。 变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。由于差动保护对保护区外故障不会动作,因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合,所以在区内故障时,可以瞬时动作。

保护装置

变压器保护装置是集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品,是构成智能化开关柜的理想电器单元。该产品内置一个由二十多个标准保护程序构成的保护库,具有对一次设备电压电流模拟量和开关量的完整强大的采集功能(电流测量通过保护CT实现)。
