低压变压器



目录



定义

低压变压器使用环境

低压变压器设计要求

低压变压器的安装及注意事项

技术参数



定义

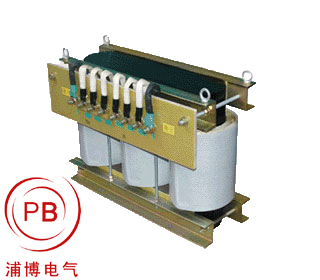

  浦博电气——低压变压器

一般来说，低压600V以下变压器成为低压变压器。低压变压器是由初级线圈、次级线圈和铁心(磁芯)构成，通过电磁感应来改变电压的装置。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）等。

低压变压器使用环境



1、周围空气温度-5℃至+40℃，24小时的平均值不超过+35℃；

2、安装地点海拔不超过2000m；

3、大气相对湿度在周围空气温度为+40℃时不超过50[[%]]，在较低温度下可以有较高的相对温 度，最湿月的平均******湿度为90[[%]]，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

4、无剧烈摇动和冲击振动的地方。

5、无爆炸危险的介质环境中。

6、不受风雪侵袭的场所。

低压变压器设计要求



低压变压器应为真空铸造，模铸树脂封装，60Hz，F级绝缘 ，符合IEC726的规定，并符合所示的容量、电压、相数及结线等要求。低压变压器每一相应有个别的一次及二次绕组，一次侧额定电压上下各有两个2.5%正常电压的全容量分接头 。低压变压器应装在可以隔离、降低振动及噪音的基座上，铁心及线圈应妥加固定以承受线路故障情况下所产生的机械应力，并能承受 16460 精简版 16460 - 6 V2. 0 2002/ 11/ 25 在装运途中所发生的振动及冲击力。 除另有规定者外，低压变压器的阻抗应依IEC 726 。低压变压器的平均噪音等级应不超过IEC 726 所规定的值。 每一干式低压变压器应有适当的端子以容纳所需的一次及二次配线连接。低压变压器可由任何一侧或底部预留电缆入口。

低压变压器的安装及注意事项



低压变压器的安装

安装前的工作：核对基础预埋件的安装尺寸. 参加开箱检查,对开箱过程中发现的问题应及时上报,所有附件应注意防潮. 将低压变压器运输到指定安装位置.

低压变压器的安装：将低压变压器运到低压变压器室外 0m 层,并去除外部包装,将低压变压器吊放到低压变压器层平 台的预埋件上,待放置平稳后,方可松开钢丝绳.借助链条葫芦将低压变压器放置在其安装位置上,并找正. 引出接地线,连接接地线. 用相应力矩紧固所有未标红点的螺丝(力矩值应与螺丝规格对应) 。

低压变压器的安装注意事项

1. 设备吊装时,应有专人统一指挥,吊物下方严禁站人.待设备完全放稳后,方可取下钢丝绳.

2. 变压器搬运及找正过程中要注意防止设备倾倒和挤,压伤手脚. 平台接应人员要挂好安全带,安全带应系在工作面上方牢固的构件上,以防人员从平台跌下.

3. 开工前,施工负责人和安全员应对安全防护设施予以确认,防护设施不完善的,施 工人员有权拒绝施工.

4. 严格执行施工方案,施工前必须进行安全技术措施交底,参加交底人员必须签字. 作业人员应提高自我保护意识,做到"三不伤害" .工器具,安全防护用具等设施 每天使用前应检查是否完好.

5. 安全设施(如脚手架,围栏和孔洞盖板等)的拆除(包括部分拆除)必须经过安全员的许可,由搭设人员拆除,现场安全设施有专人监督管理.

6. 夜间施工必须有充足的照明.

7. 施工过程中应注意防止二次污染,即注意对地面,墙壁及盘柜油漆的保护.

8. 施工废料应即时放入废料箱内,废料箱应有专人清理,确保工完料尽场地清.

技术参数



输入电压: 三相380V 单相220V

输出电压: 三相660V、600V、480V、440V、415V、380V、220V、200V、190V；单相380、220V、200V、127V、120V、110、100、36V、24V等。

频 率：50Hz/60Hz

效 率：≥98%

绝缘电阻：>5MΩ

耐压试验：2000V/min

环境温度：0-40℃

相对湿度：<90%[1]
