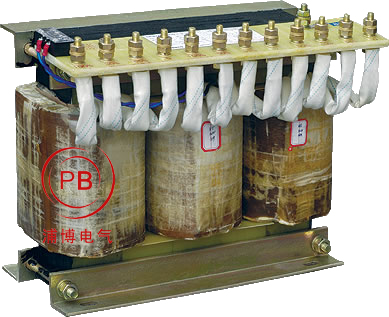

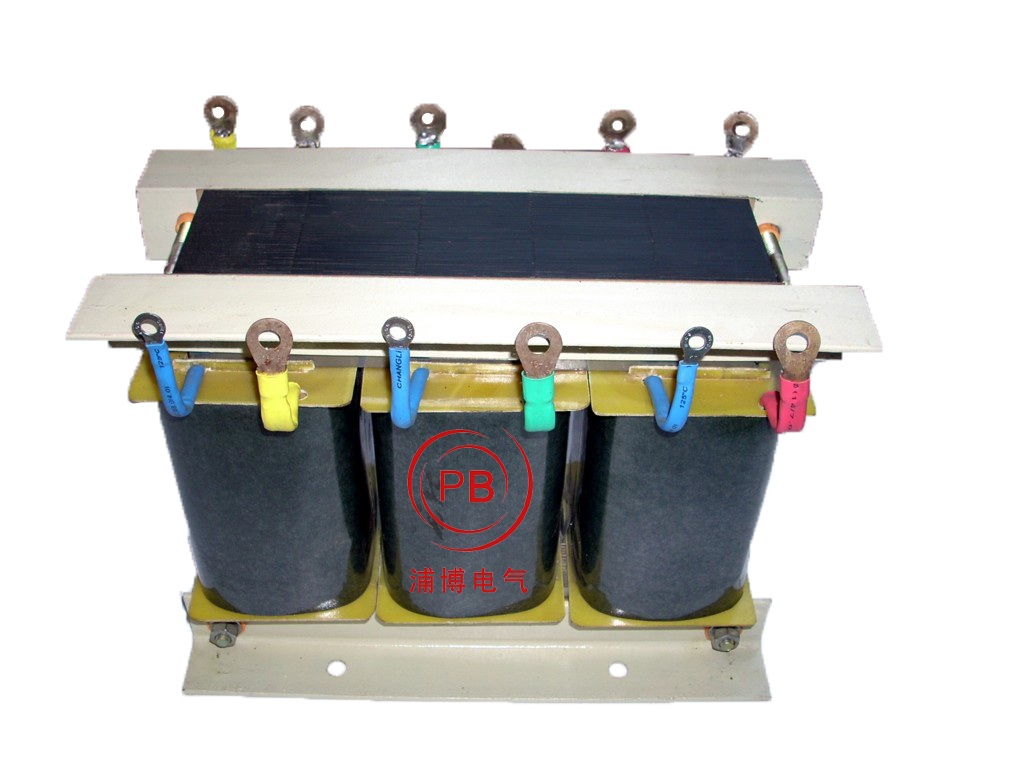

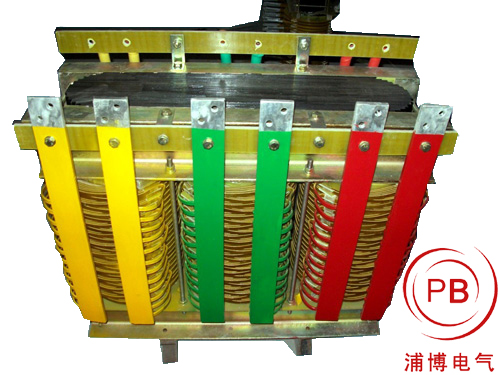

起动变压器





产品描述:



应用范围   电源            品    牌    浦博电气



型    号   QZB           频率特性      低频



电源相数   三相            铁心形状      EI型



冷却形式   干式             铁心形式      芯式



绕组形式   三绕组          防潮方式      开放式



冷却方式   自然冷式         外形结构      立式



电 压 比 100%380v 80%304v 65%247v



   效 率(η)      95%



QZB系列起动自耦变压器的适用范围：



QZB型系列自耦变压器（以下简称变压器）适用于交流50HZ,额定电压380V,额定输出容量400KW以下的三相鼠笼型感应电动机作不频繁操作条件下的降压起动,利用变压器降压的特点,降压低电动机的起动电流，以改善电动机起动时对输电网络的影响。变压器符合GB14048.4及相关标准，



QZB系列起动自耦变压器的结构特征：



1、自耦变压器的额定工作电压为380V（440V,460V,660V可以订做），接线为100%端。

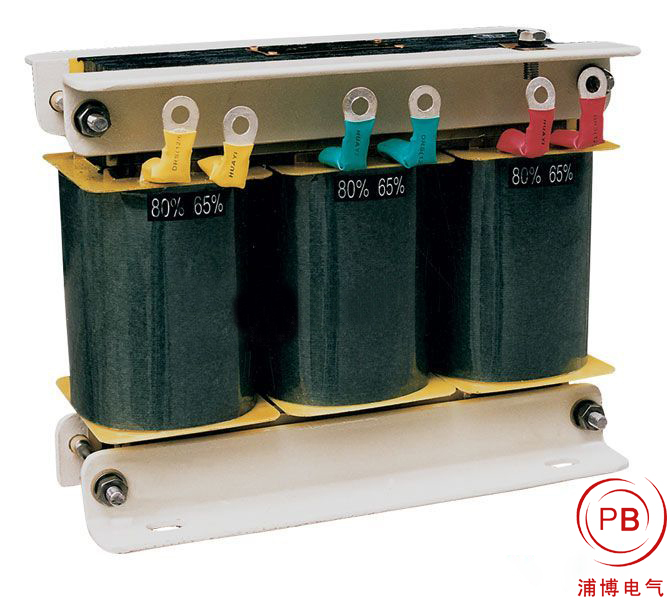

2、本系列变压器具有65%,80%两组起动电压抽头,若需要较小的起动转矩时可选用65%抽头,此时起动电流小，对电网影响小；较大矩时可选用80%抽头；本变压器可装配在XJ01,XJ03,JJ1系列自耦减压起动箱中作主要配件。

3、起动时间：对于所有工作制级别，自耦变压器的一次起动时间应不超过 15S（特殊的可以订做）。对于处有工作制级别，自耦变压器对于快速连续两次起动，在进行再次起动前，应允许自耦变压器冷却到周围空气温度。自耦变压器仅作长时间间歇起动用。有适宜在频繁操作条件下使用，自耦变压器是一种单圈式变压器。一、二次侧共用一绕组绕制，其变压比是固定的。与同容量的一般变压器相比较，具有结构简单、用料省、体积小等优点，尤其在变压比接近1的场合显得特别经济。所以在电压相近的大功率输电变压器中用得较多，此外在10kW以上异步电动机降压起动箱中得到广泛使用。



QZB系列起动自耦变压器的工作条件：



海拔高度不超过2500m；周围空气温度；

1.不同海拔高度的最高空气温度。

2.最低空气温度： - 40℃空气相对湿度：最湿月的月平均******相对湿度为90%，同时该月的月平均最低温度为25℃，并考虑到因温度变化发生在产品表面上的凝露。无显著摇动和冲击振动的地方。无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘气体与尘埃（包括导电尘埃）。
