壳式变压器
科技名词定义
中文名称：壳式变压器
英文名称：shell type transformer定义：由叠片组构成的铁心和磁轭围绕着绕组(一般情况下包围着绕组的大部分)的一种变压器。应用学科：电力（一级学科）；变电（二级学科）
以上内容由全国科学技术名词审定委员会审定公布
壳式变压器
开放分类：电工名词能源科学
壳式变压器类似铁芯（日字形）围在线包上，芯式变压器类似线包围住铁芯（口字形）
对当今世界上主要国家几十年来变压器发展情况作了叙述,指出世界范围内的发展趋势仍然是以心式变压器为主流,壳式变压器的市场是趋于缩小而且已所剩无几。只有生产壳式的厂家转而生产心式,却没有生产心式的厂家转为生产壳式的情况。盛衰的规律体现出壳式变压器存在着一些没有生命力的弊端。从技术经济方面进行分析,壳式变压器并不存在独特的优越性,更不是心式变压器不能实现的。
根据铁心和线圈配置相·互关系的不同,变压器很早以来就有两大类型,即心式变压器与壳式变压器。两者最重要的差别在于前者的线圈是直立安装,导线是呈水平状态而铁心片是垂直状态。后者的线圈是横卧放置,导线呈垂直状态,铁心片则是水平状态。 日本通常用“内铁心型”
壳式变压器又名包壳变压器

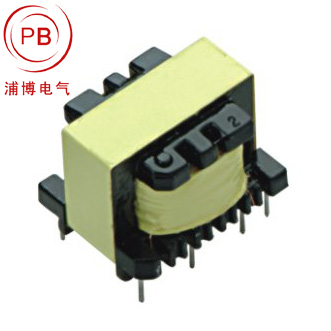

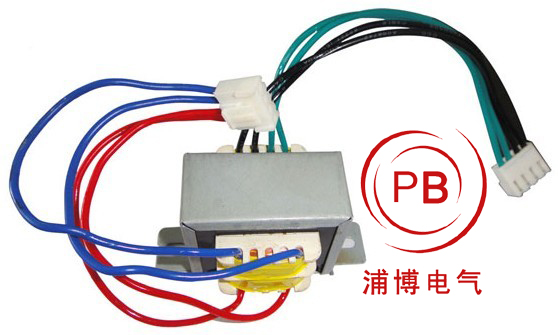

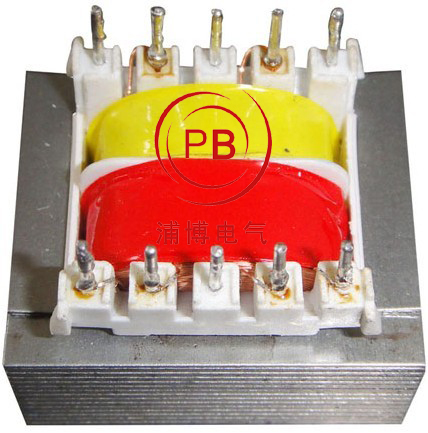

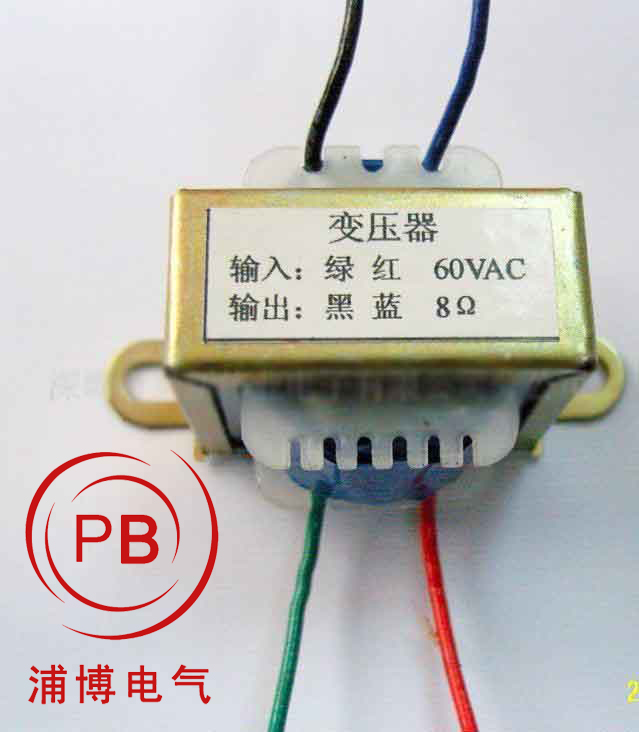

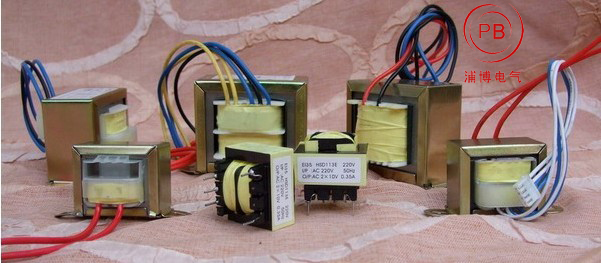

包壳变压器又名EI系列低频引线电源变压器、带包壳骑马甲电源变压器
夹框皮线式电源变压器
一、◆1．采用EI型钢片制作，经济简便；
2．应用广泛、形式灵活，适用于中等功率。
◆使用环境条件：
1．环境温度：-25℃~+70℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860~1060mbar (约为650~800mmHg)。
◆工作频率范围：50Hz/60Hz。
◆绝缘耐热等级：B级(130℃) 。
|
EI型变压器的特点: 用EI型硅钢做的变压器，具有成本低、体积小的特点，目前，小功率的电源变压器用EI型叠片的最多，应用最广。 E、XE、XI型铁芯变压器适用于各类电子系统、家用电路中的中、小功率变压器和扼流圈。 GE、GEC、GEB系列铁芯片变压器适用于各类电子系统、家用电器中的电源变压器、音频变压器和滤波扼流圈。 技术参数：
|
|
技术参数：
|
序 号
|
产 口 型 号
|
参 考 VA
|
参考 尺 寸
|
安 装 孔 距
|
安 装 孔
|
重 量
|
|
1
|
EI28/8*12.5
|
1
|
48*26*25
|
40
|
2---3*4
|
0.11
|
|
2
|
EI35/10*13
|
1.8
|
57*30*32
|
48
|
2—4*5
|
0.13
|
|
3
|
EI35/10*15
|
2.5
|
57*30*32
|
48
|
2—4*5
|
0.14
|
|
4
|
EI41/13*15.5
|
3
|
63*33*36
|
53
|
2—4*6
|
0.18
|
|
5
|
EI41/13*18
|
4
|
63*36*36
|
53
|
2—4*6
|
0.21
|
|
6
|
EI41/13*21
|
5
|
65*39*36
|
55
|
2—4*6
|
0.24
|
|
7
|
EI41/13*26
|
6.5
|
65*44*36
|
55
|
2—4*6
|
0.3
|
|
8
|
EI48/16*16
|
6
|
77*34*43
|
64
|
2—4*6
|
0.26
|
|
9
|
EI48/16*20
|
7
|
77*39*43
|
64
|
2—4*6
|
0.33
|
|
10
|
EI48/16*24
|
8
|
77*43*43
|
64
|
2—4*6
|
0.37
|
|
11
|
EI48/16*28
|
11
|
77*47*43
|
64
|
2—4*6
|
0.41
|
|
12
|
EI48/16*30
|
13
|
77*51*43
|
64
|
2—4*6
|
0.44
|
|
13
|
EI57/19*19
|
13
|
87*43*51
|
75
|
2—4*6
|
0.42
|
|
14
|
EI57/19*24
|
17
|
87*48*51
|
75
|
2—4*6
|
0.5
|
|
15
|
EI57/19*28
|
20
|
87*51*51
|
75
|
2—4*6
|
0.58
|
|
16
|
EI57/19*32
|
26
|
87*59*51
|
75
|
2—4*6
|
0.66
|
|
17
|
EI57/19*38
|
31
|
87*64*51
|
75
|
2—4*6
|
0.62
|
|
18
|
EI66/22*22
|
35
|
95*50*59
|
82
|
2—4*6
|
0.75
|
|
19
|
EI66/22*28
|
45
|
95*54*59
|
82
|
2—4*6
|
0.86
|
|
20
|
EI66/22*33
|
50
|
94*63*59
|
82
|
2—4*6
|
0.92
|
|
21
|
EI66/22*35
|
55
|
97*66*59
|
82
|
2—4*6
|
0.98
|
|
22
|
EI66/22*38
|
58
|
96*70*59
|
82
|
2—4*6
|
1.06
|
|
23
|
EI66/22*44
|
69
|
96*76*59
|
82
|
2—4*6
|
1.14
|
|
25
|
EI76.2/25.4*38
|
65
|
77*80*70
|
63*60
|
4—4*6
|
1.6
|
|
26
|
EI76.2/25.4*45
|
85
|
77*86*70
|
63*67
|
4—4*6
|
1.9
|
|
28
|
EI85.8/28.6*38
|
90
|
86*84*78
|
72*62
|
4—4*6
|
2.1
|
|
29
|
EI85.8/28.6*44
|
110
|
86*86*78
|
72*68
|
4—4*6
|
2.41
|
|
30
|
EI85.8/28.6*50
|
146
|
86*84*78
|
72*74
|
4—4*6
|
2.8
|
|
31
|
EI96/32*26
|
70
|
96*72*86
|
80*52
|
4—5*6
|
1.6
|
|
32
|
EI96/32*40
|
130
|
96*86*86
|
80*66
|
4—5*6
|
2.6
|
|
33
|
EI96/32*48
|
170
|
96*94*86
|
80*74
|
4—5*6
|
2.95
|
|
34
|
EI96/32*54
|
200
|
96*101*86
|
80*80
|
4—5*6
|
3.5
|
|
35
|
EI96/32*60
|
250
|
96*106*86
|
80*86
|
4—5*6
|
3.9
|
|
36
|
EI105/35*49
|
230
|
105*97*93
|
88*75
|
4—5*6
|
3.7
|
|
37
|
EI105/35*56
|
270
|
105*104*93
|
88*83
|
4—5*6
|
4.18
|
|
38
|
EI105/35*70
|
390
|
105*118*93
|
88*97
|
4—5*6
|
5.22
|
|
39
|
EI114/38*57
|
328
|
114*108*103
|
95*84
|
4—5*6
|
5.5
|
|
40
|
EI114/38*70
|
480
|
114*122*103
|
95*97
|
4—5*6
|
6.65
|
|
41
|
EI133.2/44.4*50
|
400
|
134*115*115
|
111*80
|
4—5*7
|
6.7
|
|
43
|
EI133.2/44.4*60
|
555
|
134*125*115
|
111*90
|
4—5*7
|
8.1
|
|
45
|
EI133.2/44.4*70
|
730
|
134*135*115
|
111*100
|
4—5*7
|
9.38
|
|
46
|
EI133.2/44.4*75
|
800
|
134*140*115
|
111*105
|
4—5*7
|
10.1
|
|
47
|
EI133.2/44.4*80
|
860
|
134*145*115
|
111*110
|
4—5*7
|
10.8
|
|
49
|
EI150/50*60
|
660
|
150*135*130
|
125*100
|
4—6*8
|
10.4
|
|
50
|
EI150/50*70
|
900
|
150*145*130
|
125*110
|
4—6*8
|
11.8
|
|
51
|
EI150/50*80
|
1100
|
150*155*130
|
125*120
|
4—6*8
|
12.8
|
|
52
|
EI150/50*100
|
1500
|
150*175*130
|
125*140
|
4—6*8
|
16
|
|
53
|
EI188/60*70
|
1550
|
190*136*165
|
158*110
|
4—6*8
|
21.2
|
|
54
|
EI188/60*80
|
1960
|
190*146*165
|
158*120
|
4—6*8
|
24.5
|
|
55
|
EI188/60*100
|
2600
|
190*166*165
|
158*140
|
4—6*8
|
30.5
|
|
56
|
EI188/60*120
|
3500
|
190*186*165
|
158*160
|
4—6*8
|
36.5
|
|
57
|
EI240/76*84
|
3000
|
241*165*208
|
180*115
|
4—φ10
|
50
|
|
58
|
EI240/76*92
|
3500
|
241*175*208
|
180*120
|
4—φ10
|
55
|
|
59
|
EI240/76*103
|
3860
|
241*185*208
|
180*140
|
4—φ10
|
61
|
|
60
|
EI240/76*118
|
4800
|
241*200*208
|
180*148
|
4—φ10
|
70
|
|
61
|
EI240/76*133
|
6000
|
241*215*208
|
180*160
|
4—φ10
|
78
|
|
|
