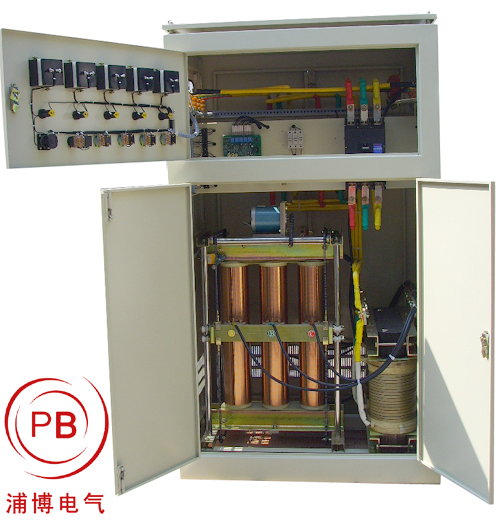

实验中所用的调压器，一般是自耦变压器式的接触式调压器。它能在0～250V范围内连续调节输出电压。在硅钢片卷制成的环形铁芯上，用高强度漆包线绕制的线圈兼作初级和次级线圈。线圈的一端连接接线柱1、4，它是输入、输出的公共端。在整个线圈匝数的11/25和22/25处有两个抽头，分别跟接线柱2、3连接。紧压在线圈上的滑动电刷跟接线柱5连接。使用交流220V的电源时，输入线接在1、3两端。使用交流110V的电源时，输入线接在1、2两端。整个线圈获得每匝相等的匝间电压值。旋转面板上的手轮，滑动电刷在线圈上的位置发生变化，改变耦合匝数，就能在接线柱4、5之间得到0～250V的不同输出电压。接触式调压器效率高，波形和调压特性好，使用方便。但是该调压器的输入、输出共用一个线圈（有可能发生高压引入低压边的危险），使用时要十分注意安全，应将输入端零线（用测电笔接触不发亮）接在接线柱1上，即使输出电压为低压时，人体也不可触及导线或电器的导电部分，调压器的外壳要妥善接地。

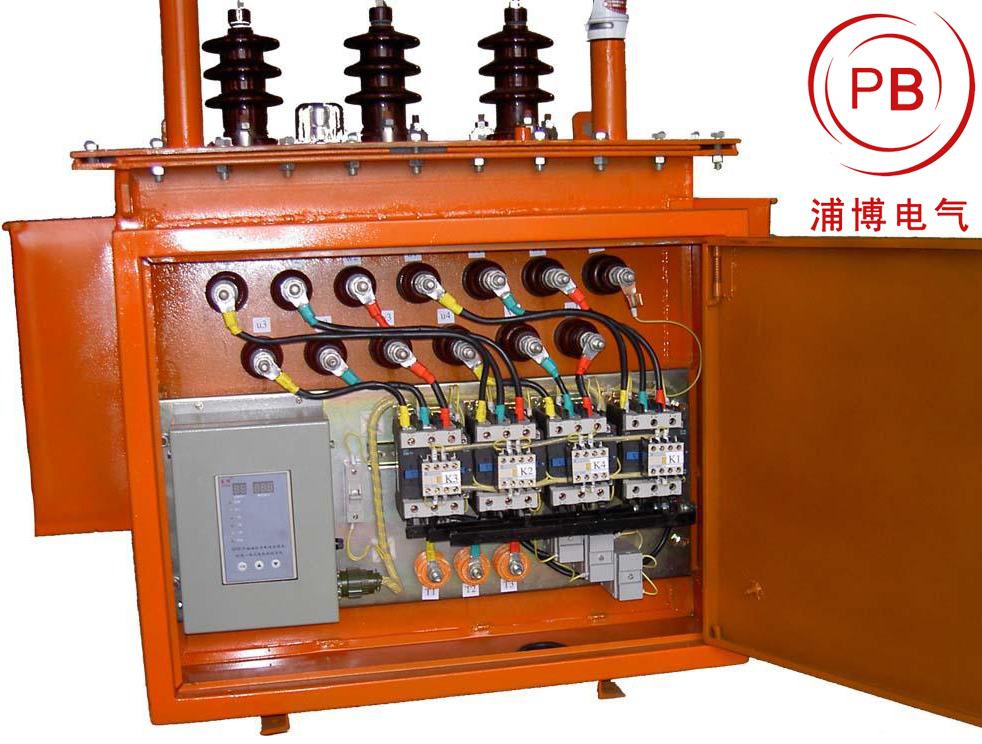

有载调压变压器—提高供电线路电压质量
为改变油田电网电压变化大的特点，可以采用将3.5万伏变压器改为有载调压变压器，以保证供电电压在规定范围内；
新设计的抽油机变压器一次侧的分接开关设为8档，满足一次侧电压波动±10%时，保证二次侧电压输出为额定值，解决了线路较长，首、末端电压降落大的问题。
|
