多个电源变压器串并联应用介绍

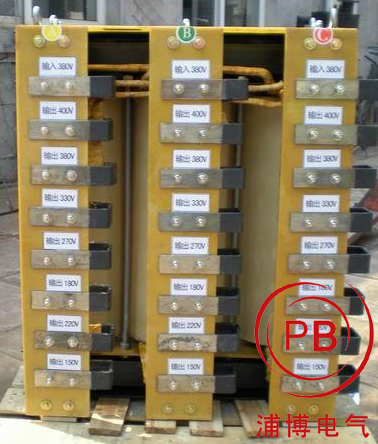

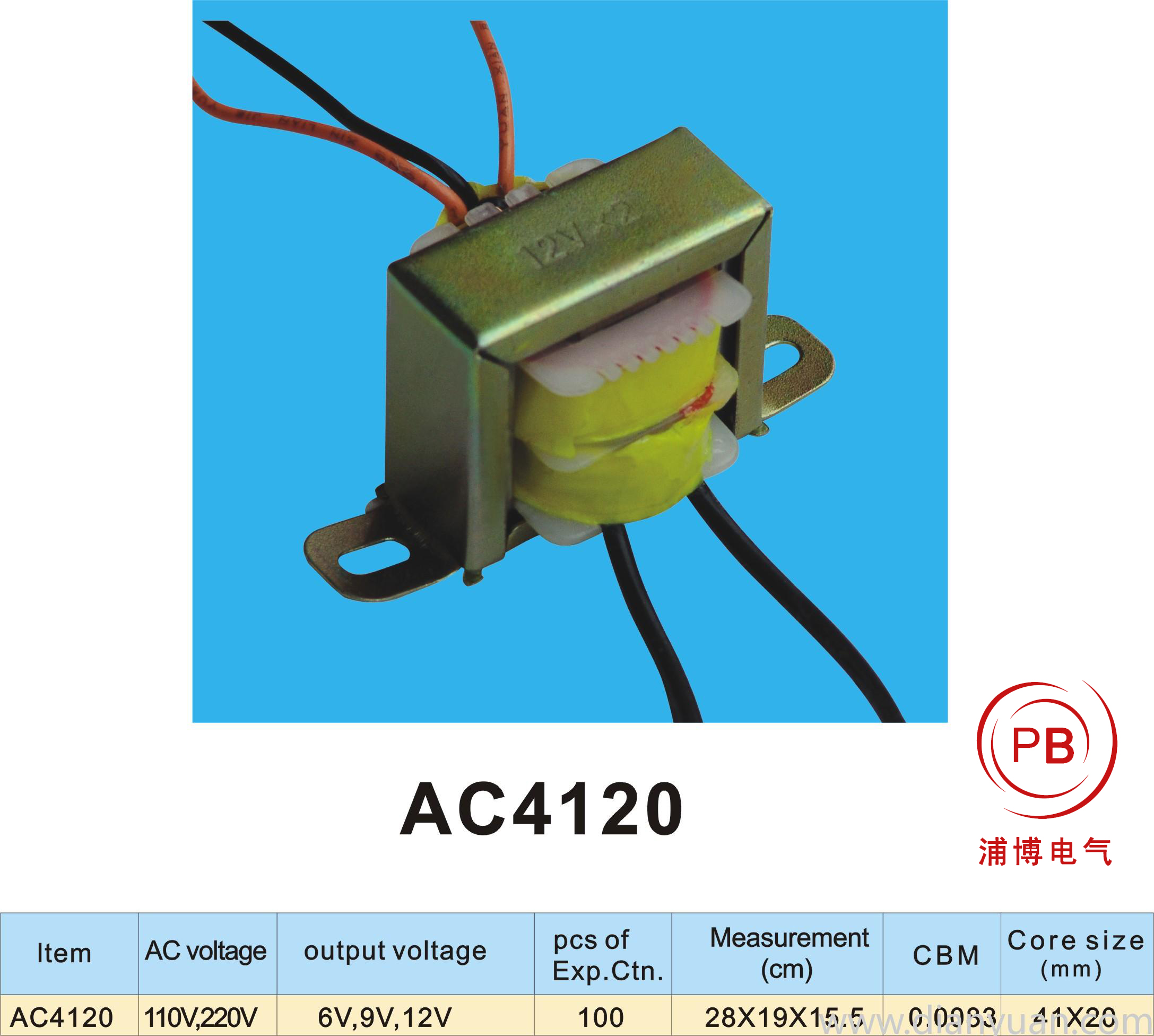

电源变压器是常见的重要电子元件之一，电源变压器与一般的器件一样，应急工作时可以将其多个变压器在一定条件下进行串并联使用。电源变压器的串并联规则与其他电子元件串并联规则一样，当电源变压器功率满足要求时，而没有合适的电压，可以将两个或多个变压器串联使用；在电压满足的条件下，而变压器功率不够时，又可以将两个或多个变压器并联使用，以满足电路供电要求。电源变压器是由电感线圈构成的，所以完全遵循电感器的运算规则，即可将电源变压器初级串联，也可在输出的次级串联，
在此将介绍电源变压器串并联的四种情况。
1. 电源变压器的初级串联。
在变压器计算式中有一个常数N称为匝数比，它是初级匝数与次级匝数之比，初次级电
压比关系为N，而初次级电流比关系为1/N。
例如：
两个初级为220V，次级为18V的变压器，N为13，如果将两个变压器的初级串联，则在单个次级上输出电压将降到9V以下。而这种情况是在单个变压器的次级电压高于成倍用电器电源使用情况下，可以将两个或多个变压器初级串联使用。而如再将两个次级串联就没有多大使用价值了。在此情况下，只要保证单个变压器的功率要求，则次级输出电压不一定相同，它的输出电压计算为：V单＝(V1次＋V2次＋……Vn次)/Vn。
2. 电源变压器的次级串联。
电源变压器的次级串联是在单个功率满足情况下，而次级输出电压不满足时将两个或多个变压器的组合。如两个变压器的初级输入为220V，次级输出为18V时，如要给负载供33V电压，则可以将两个变压器的次级串联起来应用。电源变压器的次级串联也是很容易的，不
同的次级输出只要保证单个变压器功率的条件下也是可以将其次级串联应用的。在理想状况
下多个变压器的初级输入电压相同时，总输出计算式为：V总＝V初单/(V1次＋V2次＋……Vn次)。
3. 变压器的初级并联。
这种情况是我们生活中常见的实例，多个不同供电的老式彩电中的遥控变压器和主变压
器(电源开关变压器)均属于变压器初级的并联。
4. 变压器的次级并联。电源变压器的次级并联是在单个变压器次级输出电压相同而单个功率不能满足的情况下的应用。其应用是将多个变压器的次级电流叠加，以满足负载的功率需要。电源变压器的次级并联，可使输出功率为多个变压器功率之和。

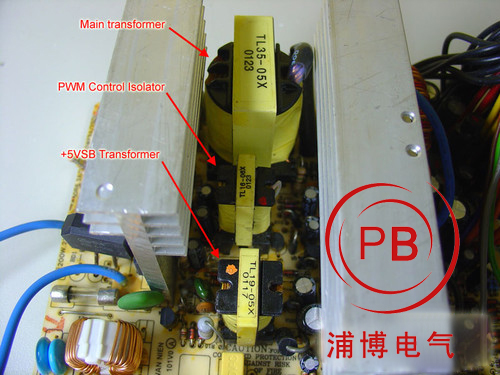

电源变压器的串并联应用是不分线性电源电路和开关电源电路的。在以前的线性电源电路中，次级串联的应用实例更多些，比如电视机中的行逆程变压器，就是运用了变压器次级的串联。现在的大功率开关电源中，次级并联的应用要多些，如上百瓦的开关电源中常将变
压器的次级并联，以增大功率。电源变压器的串并联应用时要注意以下几点：
(1)电源变压器在串并联时要注意变压器的同名端，串联应用时要顺串而不能反串，并联使用时要同名端与同名端相并，否则就会烧毁变压器。
(2)以上计算只是理想算法，而实际上在它们串并联后的单个变压器损耗是非常大的。每个电源变压器的次级输出电压会比上式计算结果低的。
(3)不同次级输出，如要并联使用，最好在稳压后进行，且并联电压是取变压器输出中
最低的电压值。次级串联应用时，可以是次级直接串联，也可以在稳压后再串联。
(4)电源电路中的共地是必须的。只有在一个参考点的条件下才能进行电位比较和电压计算。
|
